Pavilhão no Monbijoupark em Berna, Suíça

No Monbijoupark, na cidade de Berna, na Suíça, existe uma nova estrutura de madeira para ser apreciada. O pavilhão foi construído durante os trabalhos de renovação do parque e pode servir como ponto de encontro no futuro. A forma invulgar chama a atenção e adapta-se na perfeição à envolvente.

454x

Desde 2022 que o pavilhão serve de ponto de encontro para as pessoas se reunirem durante os meses mais quentes. A forma invulgar chama a atenção e integra-se na perfeição no parque recentemente remodelado devido à sua estrutura orgânica.

Estrutura

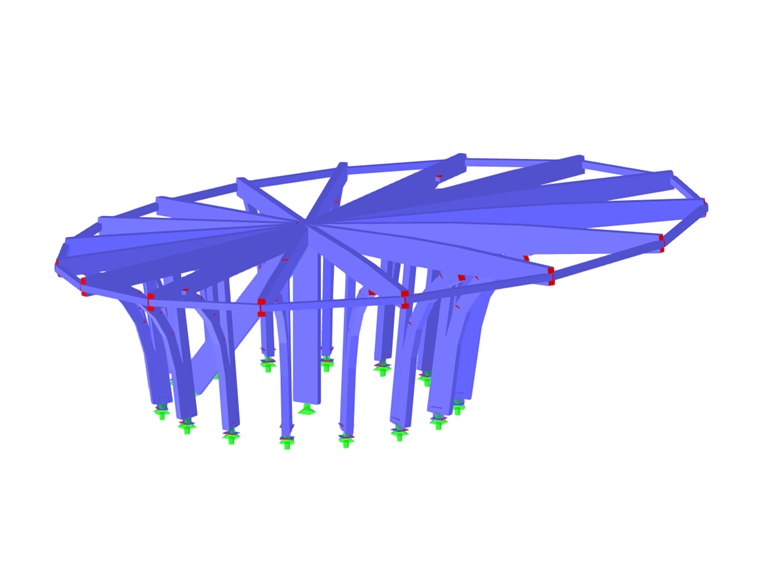

A forma do pavilhão simboliza o desabrochar de uma flor, efeito obtido com as 16 lamelas de apoio a formar um círculo e a cobertura em consola. O círculo deslocado tem uma inclinação de seis graus, de modo que todas as lamelas e todos os intervalos tenham dimensões diferentes.

O diâmetro exterior é de 5,74 metros e a altura máxima é de cerca de 4 metros. A cobertura apresenta uma consola com uma extensão de 4,70 metros. Os pilares e os elementos de parede foram pré-fabricados e montados no local.

A Indermühle Bauingenieure foi responsável pelo planeamento estrutural deste interessante projeto de cliente utilizando o nosso programa RFEM. É bom constatar que estão a ser realizados cada vez mais novos projetos com madeira.

Local

Monbijoupark

3007 Berna, Suíça

Cliente	Stadtgrün Bern www.bern.ch/politik-und-verwaltung/stadtverwaltung/tvs/stadtgrun-bern
Arquitetura	Zuckschwerdt Architekten, Berna, Suíça www.zuckschwerdt.be
Arquitetura paisagista	Xeros Landschaftsarchitektur www.xeros.ch
Engenharia de madeira	Indermühle Bauingenieure www.i-b.ch

Especificações do projeto

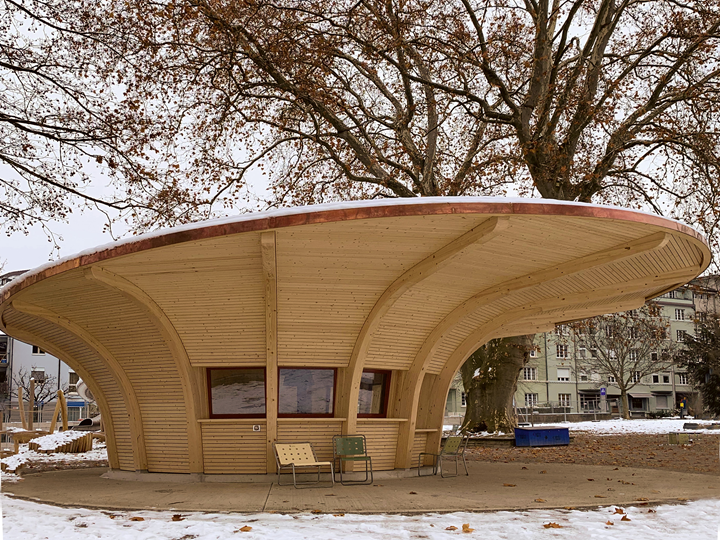

Pavilhão no Monbijoupark © Sue Lüthi, Holzbau Schweiz

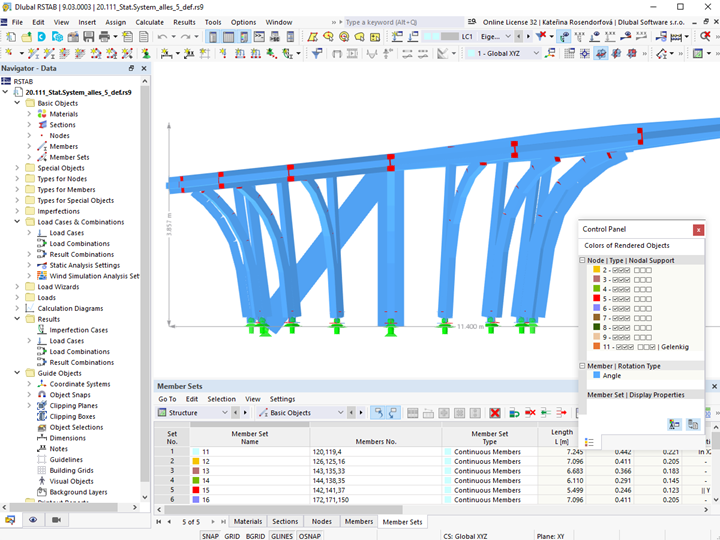

Modelo RSTAB do pavilhão no Monbijoupark em Berna, Suíça | © Indermühle Bauingenieure

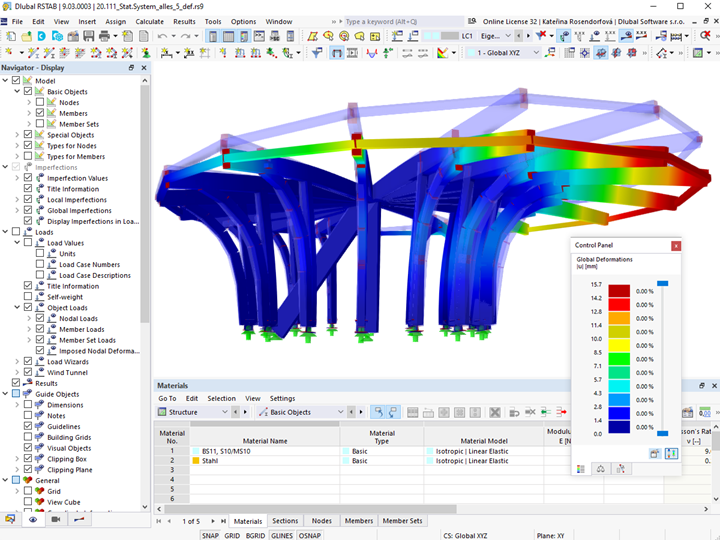

Deformações do pavilhão no RSTAB | © Indermühle Bauingenieure

Dados do modelo

Número de nós 195

Número de linhas 242

Número de barras 242

Número de superfícies 0

Número de sólidos 0

Número de casos de carga 3

Número de combinações de cargas 0

Número de combinações de resultados 1

Peso total 4,186 t

Dimensões 11,400 x 3,857 x 11,281 m
