Cenador en Monbijoupark en Berna, Suiza
Proyecto de cliente
Una nueva estructura de madera en Monbijoupark se puede admirar en la ciudad de Berna, Suiza. El cenador se construyó durante la renovación del parque y se utilizará como un lugar de encuentro en el futuro. La forma inusual es particularmente atractiva y encaja perfectamente con el entorno.
| Inversor |
Stadtgrün Bern www.bern.ch/politik-und-verwaltung/stadtverwaltung/tvs/stadtgrun-bern |
| Arquitectura |
Zuckschwerdt Architekten, Berna www.zuckschwerdt.be |
| Arquitectura paisajista |
Xeros Landschaftsarchitektur www.xeros.com |
| Ingeniería de madera |
Indermühle Bauingenieure www.ib.ch |
Datos del modelo
Modelo

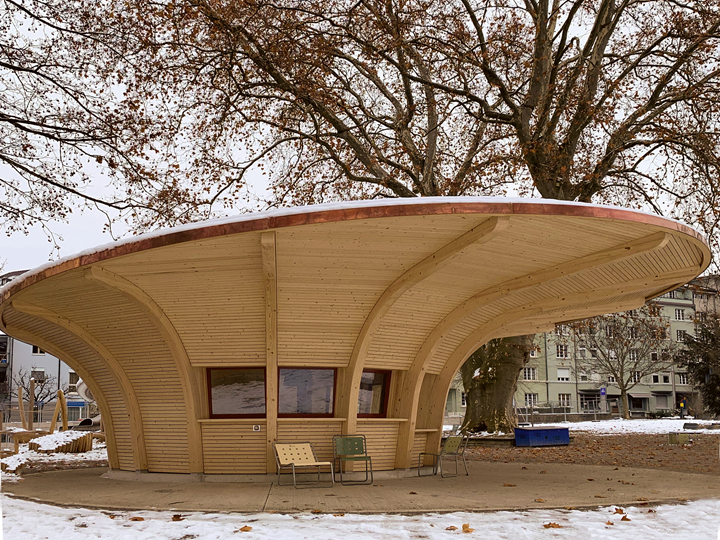

Desde 2022, el cenador ha sido un lugar de encuentro, invitando a las personas a reunirse durante los meses sin heladas. La forma especial del cenador es notable y, al mismo tiempo, encaja fácilmente en el parque rediseñado debido a su estructura orgánica.
Estructura
La forma del pabellón simboliza una flor recién florecida, con 16 pilares de apoyo formando un círculo cubierto por una cubierta en voladizo. El círculo desplazado está inclinado seis grados, de modo que todas los pilares y todos los espacios intermedios tienen dimensiones diferentes.

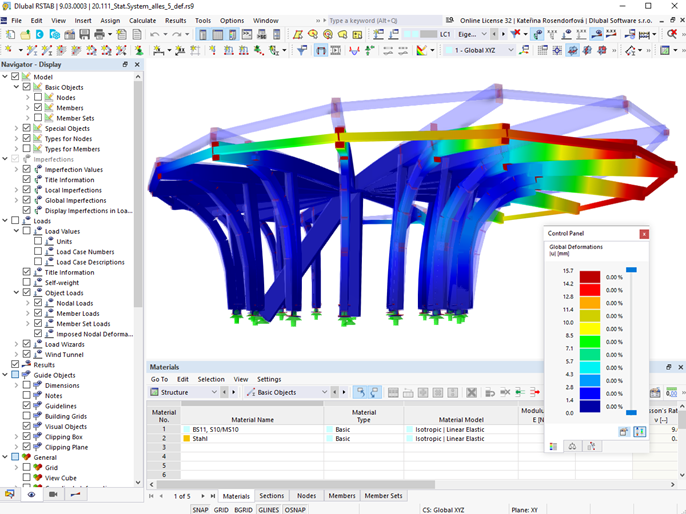

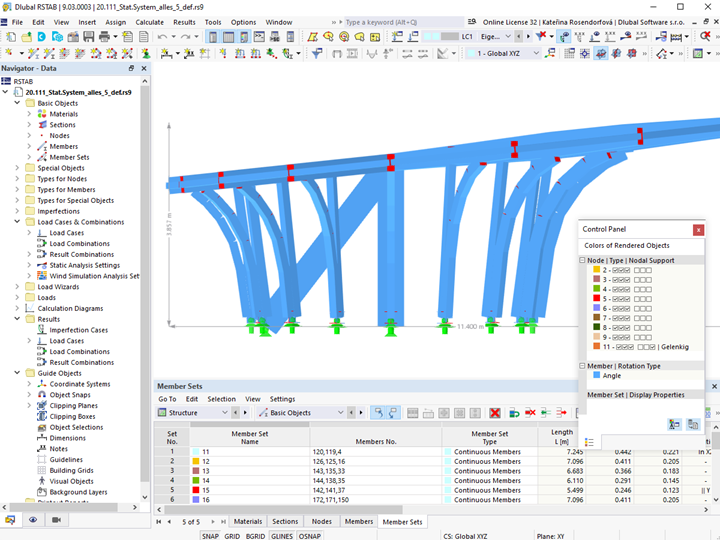

El diámetro exterior es de 5,74 m, mientras que la altura máxima es de aproximadamente 4 m. La cubierta sobresale hasta 4,7 m. Tanto los pilares como los elementos de los muros se prefabricaron y ensamblaron in situ.Indermühle Bauingenieure fue responsable de la ingeniería estructural de este interesante proyecto utilizando nuestro programa de análisis y dimensionamiento de estructuras RFEM. Es bueno ver que se están construyendo cada vez más proyectos de diseño de madera.
Ubicación del proyecto
