Gymnase de Metz как витрина инженерной мысли и устойчивого развития в современном строительстве, Мец, Франция

В рамках градостроительного развития Меца строится новый спортивный зал, в котором используются передовые инженерные технологии и приверженность принципам устойчивого развития. В проекте сочетаются поперечные балки из ели LC GL24h, стальные колонны и изолированные сборные железобетонные стены, обеспечивающие устойчивость конструкции. Деревянная конструкция кровли служит опорой для фотоэлектрических панелей. Расчёт и проектирование конструкций выполняла фирма BET Moselle Bois, заказчик Dlubal Software.

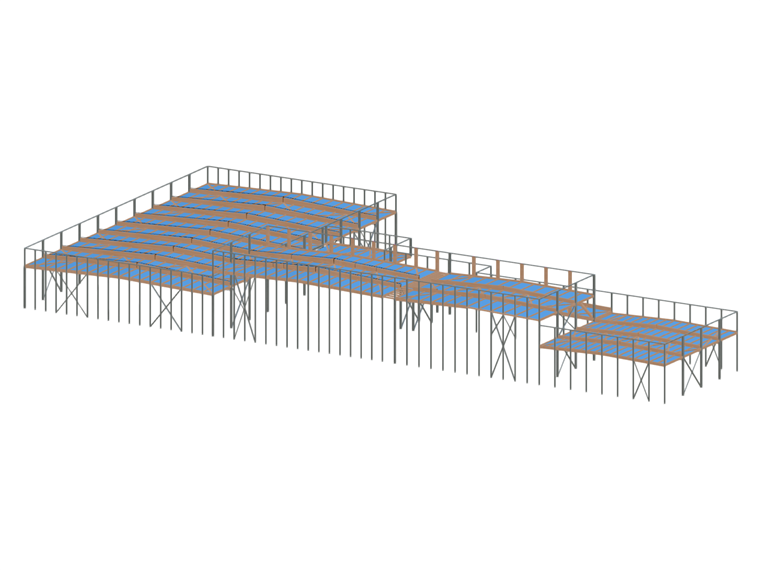

Строительство спортзала в Меце основано на современном техническом проектировании. Поперечины из ели LC GL24h, выбранные из-за их прочности и долговечности, закреплены на металлических колоннах, которые закреплены на изолированных сборных железобетонных стенах, что что обеспечивает эффективную теплоизоляцию конструкции.

Общую устойчивость обеспечивают навесные балки на кровле, а также балки устойчивости на фронтоне и фасаде. Эти конструктивные элементы выдерживают даже самые экстремальные климатические нагрузки.

Особенно инновационным аспектом проекта является использование решётчатых ферм. Они соединяют области с различным уровнем обшивочных листов. Это техническое решение обеспечивает гармоничную интеграцию всего здания.

Соединение между стальной колонной и стропилами из LC достигается с помощью шарниров стенки и дюбелей. Этот метод обеспечивает прочное и долговременное соединение между отдельными элементами конструкции.

Покрытие состоит из стальной облицовки, теплоизоляции и высококачественной гидроизоляции. Кроме того, деревянная конструкция с несущими стропилами рассчитана на то, чтобы выдерживать воздействие фотоэлектрических панелей и, прежде всего, воплощать в жизнь приверженность проекта возобновляемым источникам энергии.

Наконец, металлическая облицовка с двойным натяжением завершает современный облик спортзала, придавая нотку современности этой масштабной конструкции. Этот проект представляет собой демонстрацию передовых инженерных разработок и приверженности принципам устойчивого развития, благодаря чему город Мец получил спортивный комплекс, который одновременно функционален, эстетичен и экологичен.

Место Metz, France
Строительные работы Рабочие города Меца
Помощник по управлению проектом MATEC
Управление проектом KL Architectes
Проектная фирма по конструкциям OMNITECH
Проектная фирма по древесине BET Moselle Bois
Проектная фирма по жидкостям BICOME


Спецификации проекта

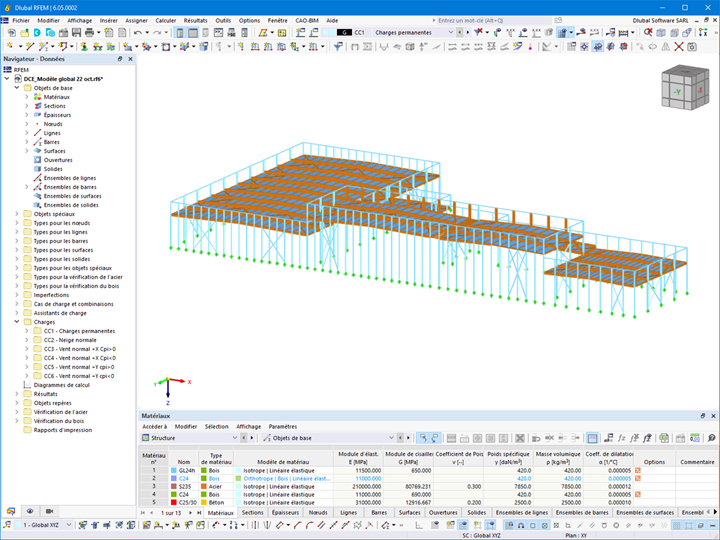

Данные о модели

Количество узлов 962
Количество линий 1212
Количество стержней 1204
Количество поверхностей 14
Количество тел 0
Количество загружений 6
Количество сочетаний нагрузок 62
Количество расчетных сочетаний 0
Общий вес 120,631 t
Размеры 102,000 x 12,326 x 50,500 m
