Sala gimnastyczna w Metz jako przykład inżynierii i zrównoważonego rozwoju we współczesnym budownictwie, Metz, Francja

W ramach rozwoju urbanistycznego Metz powstaje nowa sala gimnastyczna, w której zastosowano zaawansowane techniki inżynierskie. W konstrukcji zastosowano świerkowe krokwie z drewna klejonego GL24h, stalowe słupy i prefabrykowane izolowane ściany betonowe, mające zapewnić stateczność konstrukcji. Konstrukcja drewnianego dachu służy jako podpora dla paneli fotowoltaicznych. Za przeprowadzenie analizy statyczno-wytrzymałościowej odpowiedzialna była firma BET Moselle Bois, klient firmy Dlubal.

Salę gimnastyczną w Metz oparto na nowoczesnym projekcie technicznym. Krokwie świerkowe z drewna klejonego GL24h, wybrane ze względu na ich wytrzymałość i trwałość, są zamocowane na metalowych słupach zakotwionych do prefabrykowanych izolowanych betonowych ścian, co sprzyja efektywnej izolacyjności termicznej konstrukcji.

Ogólną stateczność obiektu zapewniają wiatrownice dachowe oraz szczytowe i fasadowe belki nośne. Te elementy konstrukcyjne wytrzymują nawet najbardziej ekstremalne obciążenia klimatyczne.

Szczególnie innowacyjnym aspektem projektu jest zastosowanie dźwigarów kratownicowych. Łączą one obszary o różnym zasięgu. To rozwiązanie techniczne umożliwia harmonijną integrację całego budynku.

Połączenie pomiędzy stalowym słupem a świerkowymi krokwiami z drewna klejonego jest zapewnione za pomocą przegubów w środniku i sworzni. Metoda ta zapewnia trwałe połączenie pomiędzy poszczególnymi elementami konstrukcji.

Pokrycie dachu składa się z blachy stalowej, izolacji oraz hydroizolacji wysokiej jakości. Ponadto drewniana konstrukcja z krokwiami nośnymi została zaprojektowana tak, aby pomieścić panele fotowoltaiczne, a przede wszystkim zademonstrować zaangażowanie projektu w ideę energii odnawialnej.

Wreszcie, podwójna metalowa okładzina dopełnia nowoczesny wygląd sali gimnastycznej, dodając tej dużej konstrukcji współczesnego charakteru. Projekt, będący symbolem zaawansowanej inżynierii i zaangażowania na rzecz zrównoważonego rozwoju, zapewnia miastu Metz funkcjonalny, estetyczny i przyjazny dla środowiska obiekt sportowy.

Miejsce Metz, France
Inwestor Ratusz w Metz
Pomoc w zarządzaniu projektami MATEC
Zarządzanie projektem KL Architectes
BE Structure GO OMNITECH
BE Structure Bois BET Moselle Bois
BE Fluides BICOME


Specyfikacja projektu

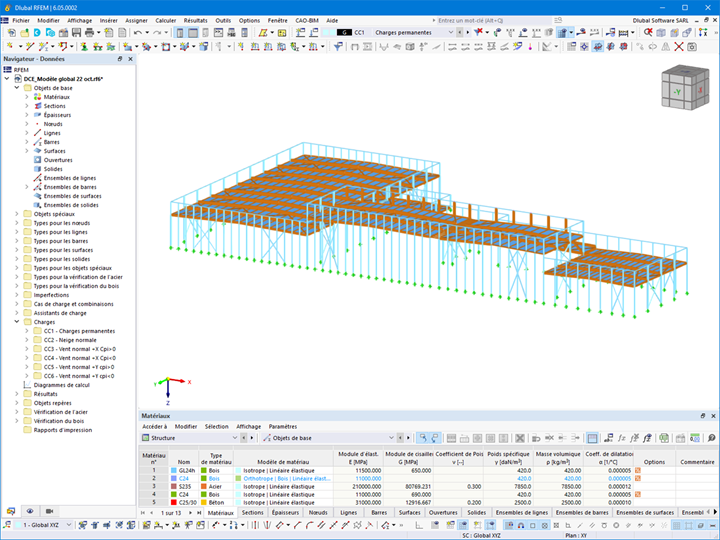

Dane modelu

Liczba węzłów 962
Liczba linii 1212
Liczba prętów 1204
Liczba powierzchni 14
Ilość brył 0
Ilość przypadków obciążenia 6
Ilość KO 62
Liczba kombinacji wyników 0
Ciężar całkowity 120,631 t
Wymiary (metryczne) 102,000 x 12,326 x 50,500 m
Wymiary (imperialne) 334.65 x 40.44 x 165.68 feet
