Расширение промышленного склада в Брессюире, Франция

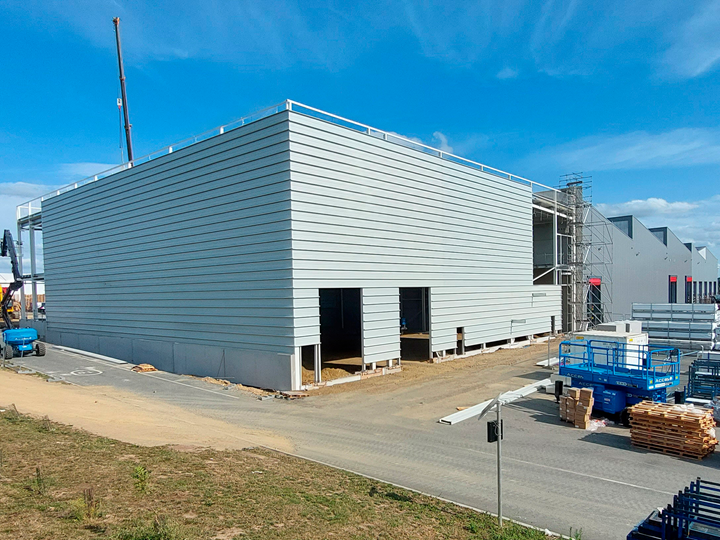

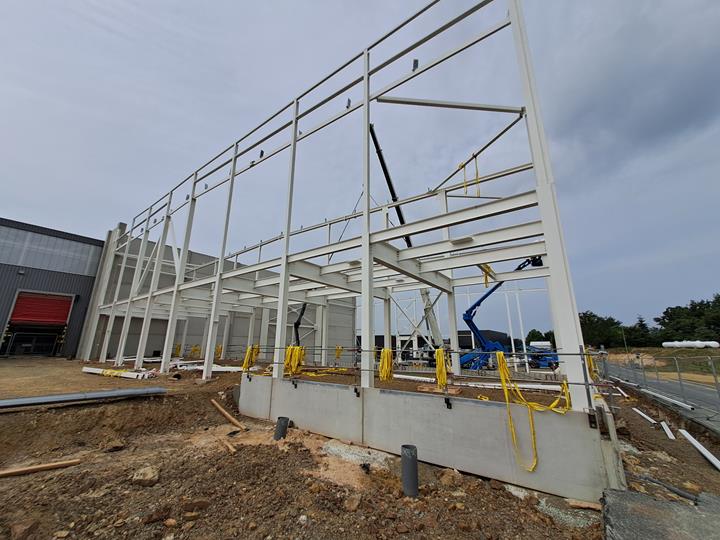

Этот проект Groupe Millet, ведущей компании по производству промышленных столярных изделий, является частью масштабного плана по значительному расширению складских помещений недалеко от Бресюира во Франции. Конструкция нового здания площадью 1800 м², получившего название Extension M2, в первую очередь предназначена для расширения производственных мощностей компании. Компания GH Hervouet спроектировала, изготовила и смонтировала стальной каркас, а также компоненты кровли и облицовки.
Презентация проекта

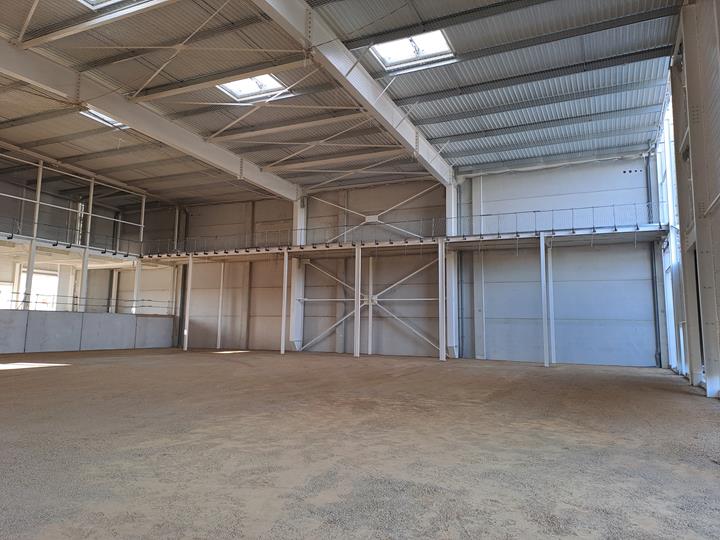

Проект расширения включает в себя производственное здание площадью 1600 м² и мезонин площадью 600 м². Целью является создание дополнительного пространства, оптимизированного для хранения и распоряжения готовой продукцией. Новая конструкция размером 45 м в длину, 40 м в ширину и 12 м в высоту спроектирована так, чтобы гармонически интегрироваться с существующими сооружениями, обеспечивая при этом повышенную несущую способность.

Технические подробности

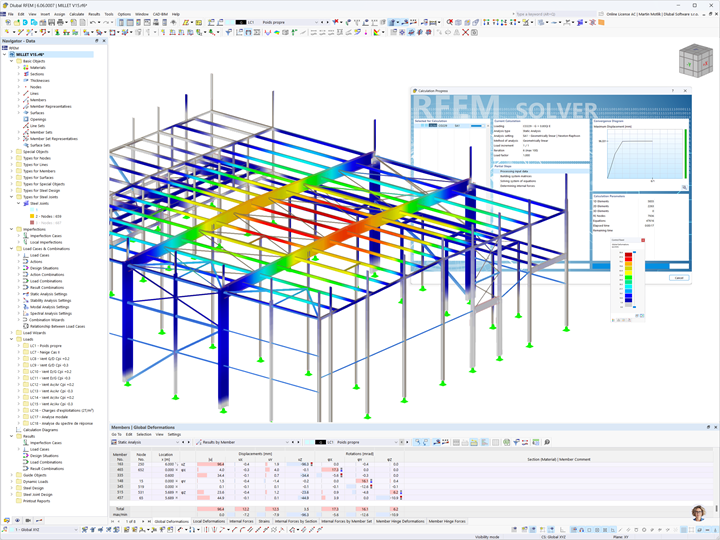

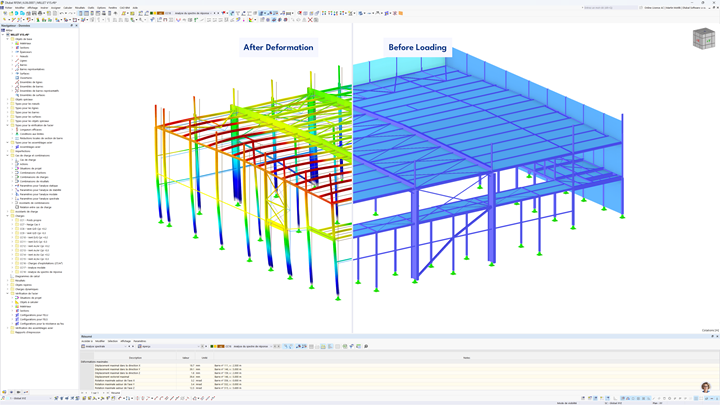

Вся конструкция здания была смоделирована и рассчитана в программе RFEM 6. Мезонин площадью 600 м² спроектирован как составная плита перекрытия толщиной 19 см. Он выдерживает временную нагрузку в 2 тонны на квадратный метр (19,6 кПа), обеспечивая вместительность без ущерба для надёжности и устойчивости здания.

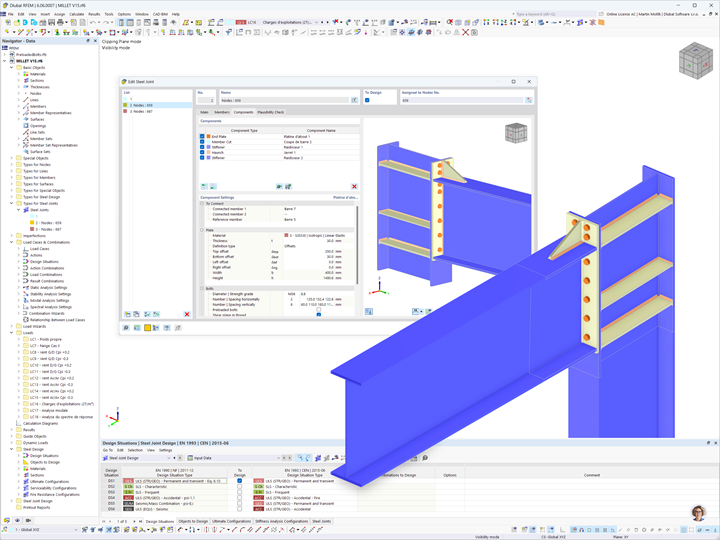

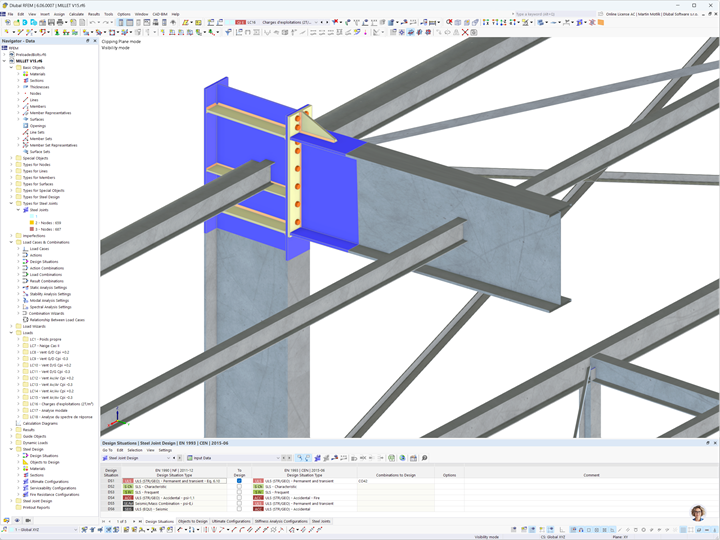

Материалы, используемые в конструкции пристройки, выбраны с учётом их долговечности и соответствия строгим промышленным стандартам. С помощью RFEM 6 и соответствующих аддонов удалось оптимизировать отдельные элементы конструкции и стальные соединения, а также выполнить сейсмический расчёт всей системы.

Компания GH Hervouet ещё раз продемонстрировала свой опыт в расширении стальных конструкции промышленных зданий, включая проектирование и строительство (стальной каркас, кровля и облицовка)
Место 79140 Брестинороль, Франция
Франция
Заказчик Groupe Millet
Управление проектом Triade
Архитектор Brice Kohler (Triade Architectes)
Проверка BE ATES
Расчёт и строительство GH Hervouet


Спецификации проекта

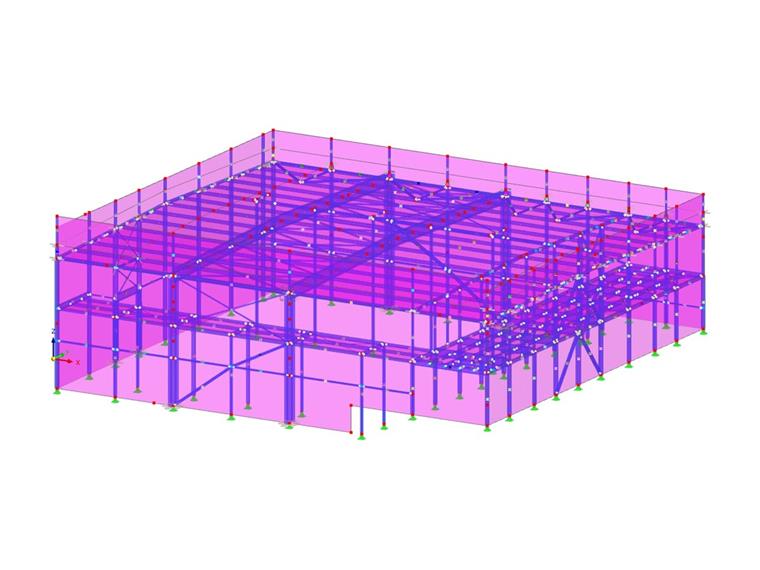

Данные о модели

Количество узлов 458
Количество линий 651
Количество стержней 527
Количество поверхностей 22
Количество тел 0
Количество загружений 13
Количество сочетаний нагрузок 179
Количество расчетных сочетаний 1
Общий вес 132,907 t
Размеры (метрические) 44,410 x 15,960 x 38,660 m
Размеры (имперские) 145.7 x 52.36 x 126.84 feet
