Ampliação de um pavilhão industrial em Bressuire, França

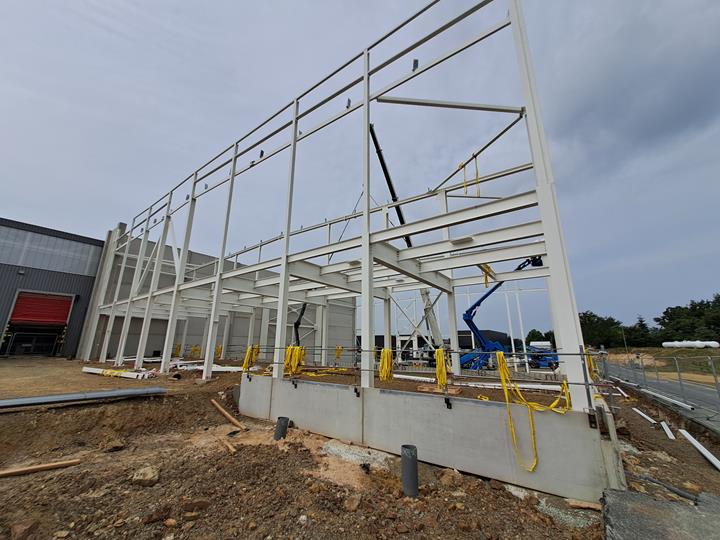

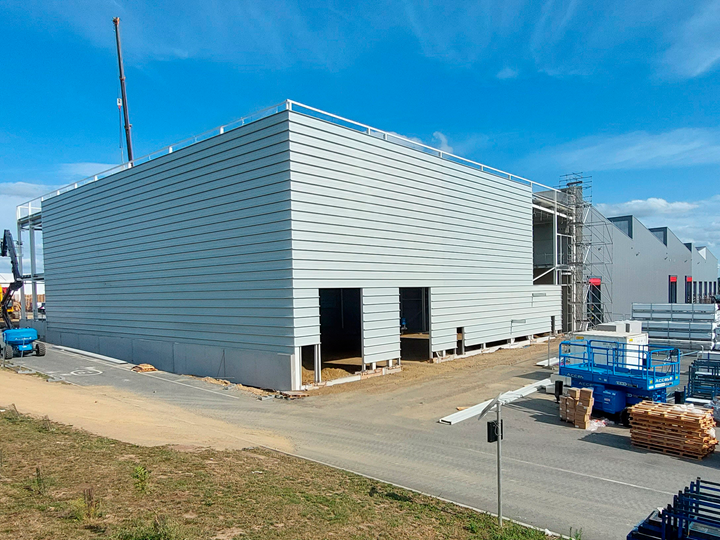

Este projeto do Groupe Millet, empresa líder do setor da carpintaria industrial, faz parte de um plano ambicioso para ampliar significativamente o seu armazém perto de Bressuire, em França. A estrutura do novo edifício com uma área de 1800 m², designado de ampliação M2, tem como objetivo principal aumentar a capacidade operacional da empresa. A GH Hervouet projetou, fabricou e montou o pórtico de aço, assim como os elementos da cobertura e da fachada.
Apresentação do projeto

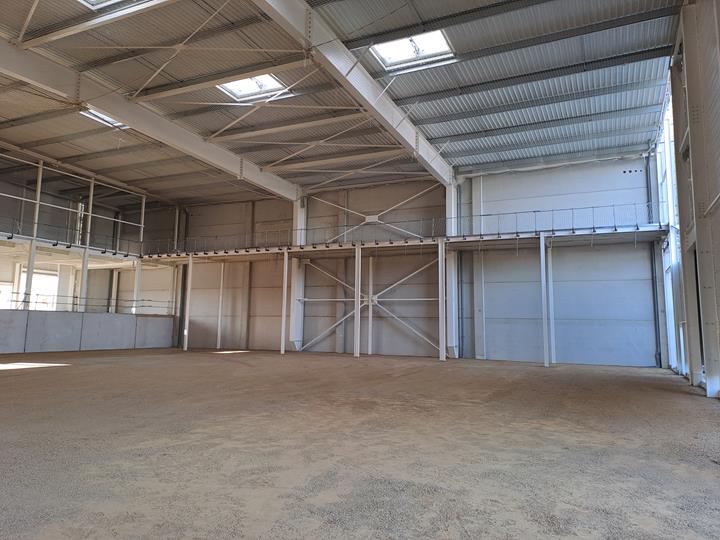

O projeto de ampliação inclui um pavilhão industrial com uma área de 1800 m² e um piso intermédio de 600 m². O objetivo é criar um espaço adicional otimizado para o armazenamento e manuseamento de produtos finalizados. A nova estrutura com 45 m de comprimento, 40 m de largura e 12 m de altura foi concebida de forma a integrar-se harmoniosamente nas instalações existentes e, ao mesmo tempo, proporcionar um aumento da capacidade de carga.

Detalhes técnicos

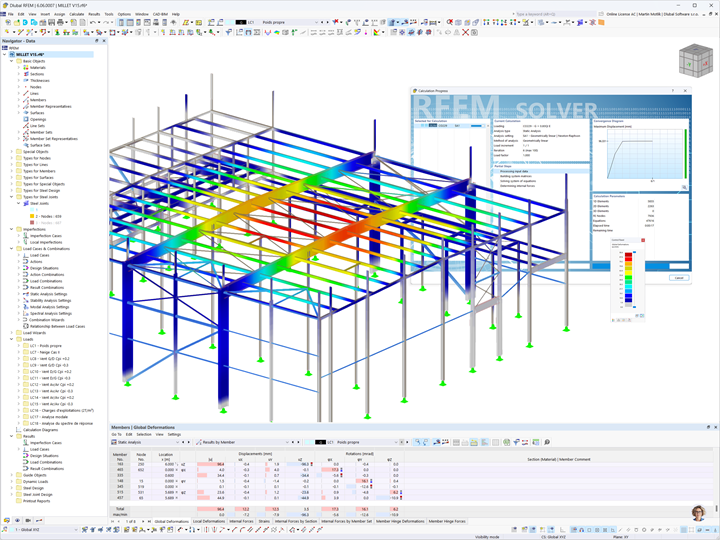

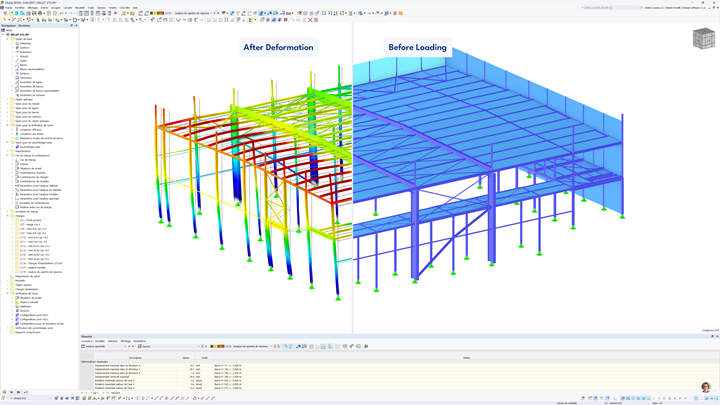

Toda a estrutura do edifício foi modelada e dimensionada no RFEM 6. O piso intermédio com uma área de 600 m² foi dimensionado como uma laje de piso mista com uma espessura de 19 cm. Permite suportar uma carga variável de 2 toneladas por metro quadrado (19,6 kPa) e acrescenta capacidade de armazenamento sem afetar a segurança ou a estabilidade do edifício.

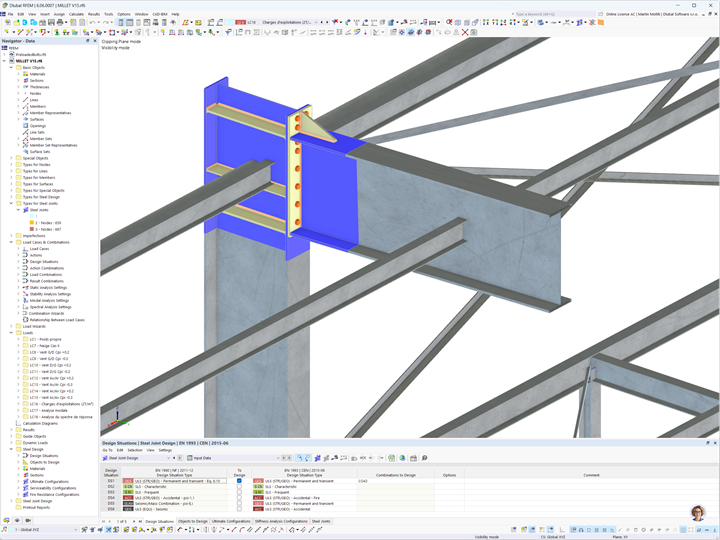

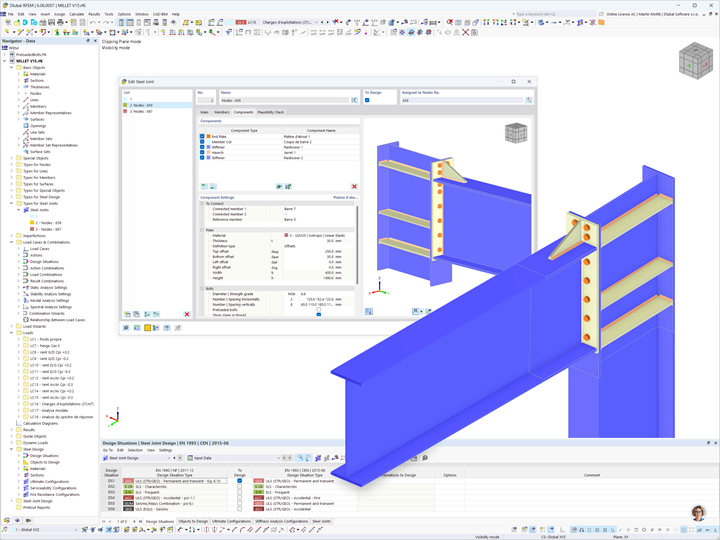

Os materiais utilizados na construção da extensão foram escolhidos pela sua durabilidade e capacidade de cumprir as rígidas normas industriais. Com o RFEM 6 e os módulos adicionais, foi possível otimizar não só os elementos estruturais individuais e as ligações de aço, mas também realizar uma análise sísmica de todo o sistema.

A GH Hervouet demonstrou mais uma vez a sua experiência no setor das estruturas de aço, incluindo o projeto e a execução (estruturas de aço, cobertura e fachada).
Local 79140 Brettignolles
França
Cliente Groupe Millet
Gestão de projeto Triade
Arquiteto Brice Kohler (Triade Architectes)
BE Contrôle ATES
Projeto e execução GH Hervouet


Especificações do projeto

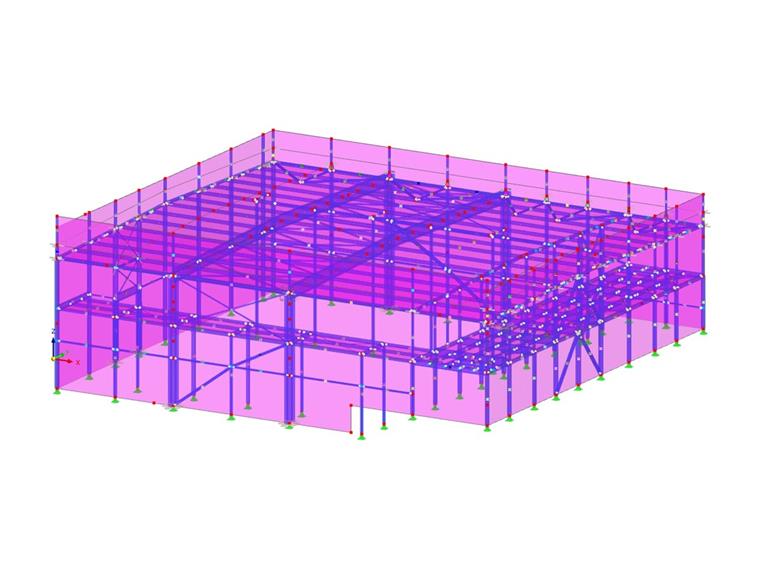

Dados do modelo

Número de nós 458
Número de linhas 651
Número de barras 527
Número de superfícies 22
Número de sólidos 0
Número de casos de carga 13
Número de combinações de cargas 179
Número de combinações de resultados 1
Peso total 132,907 t
Dimensões (métricas) 44,410 x 15,960 x 38,660 m
Dimensões (imperial) 145.7 x 52.36 x 126.84 feet
