Rozšíření průmyslové haly v Bressuire, Francie

Tento projekt skupiny Groupe Millet, přední společnosti působící v oblasti průmyslové tesařské výroby, je součástí ambiciózního plánu výrazně rozšířit sklad této firmy nedaleko Bressuire ve Francii. Konstrukce nové budovy o ploše 1 800 m², nazvaná Rozšíření M2, má v první řadě zvýšit provozní kapacitu společnosti. GH Hervouet navrhla, vyrobila a smontovala ocelovou rámovou konstrukci a také střešní a fasádní prvky.
Projekt

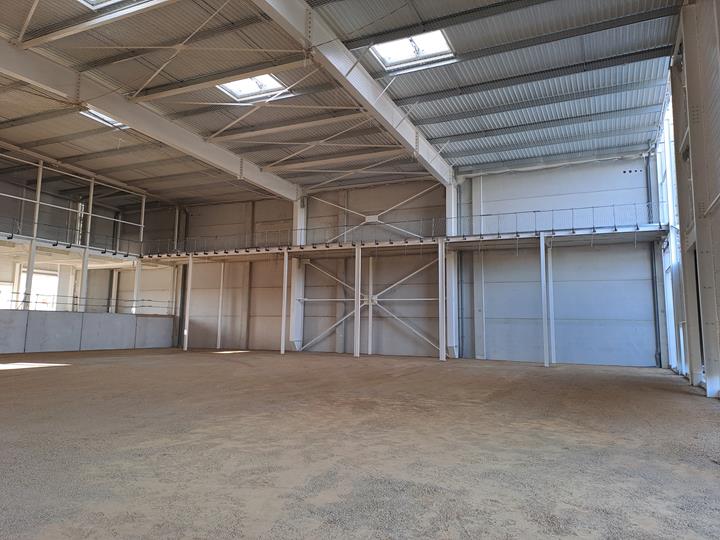

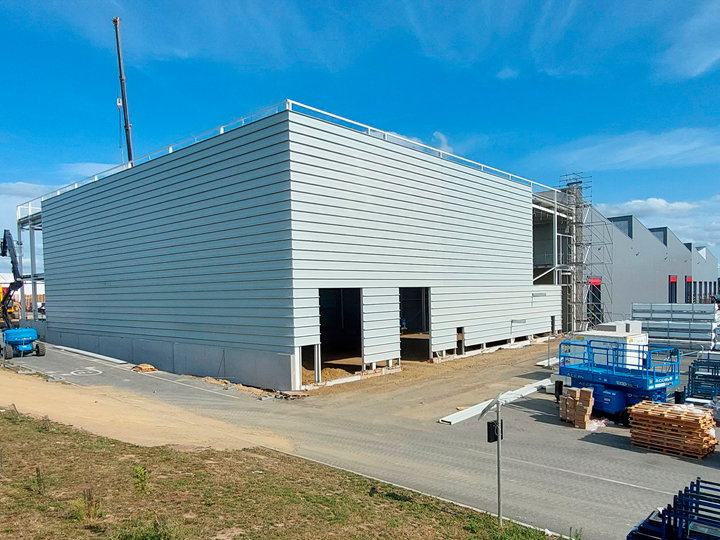

Projekt rozšíření zahrnuje průmyslovou halu o ploše 1 800 m² a mezipodlaží o ploše 600 m². Cílem bylo vytvořit další prostor a optimalizovat ho pro skladování hotových produktů a jejich manipulaci. Nová konstrukce o délce 45 m, šířce 40 m a výšce 12 m byla navržena tak, aby harmonicky zapadala do stávajících dispozic a současně poskytovala větší únosnost.

Technické údaje

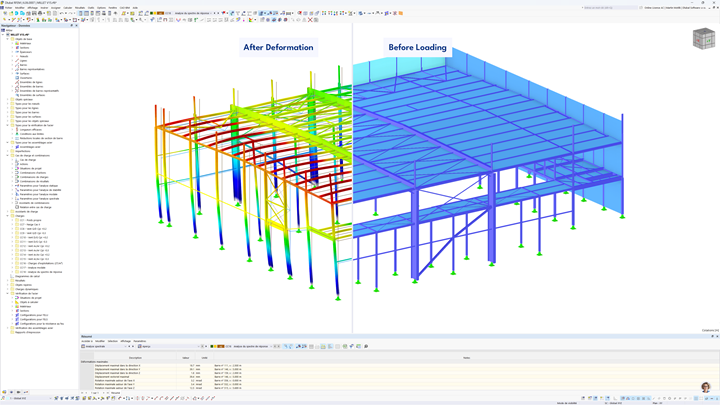

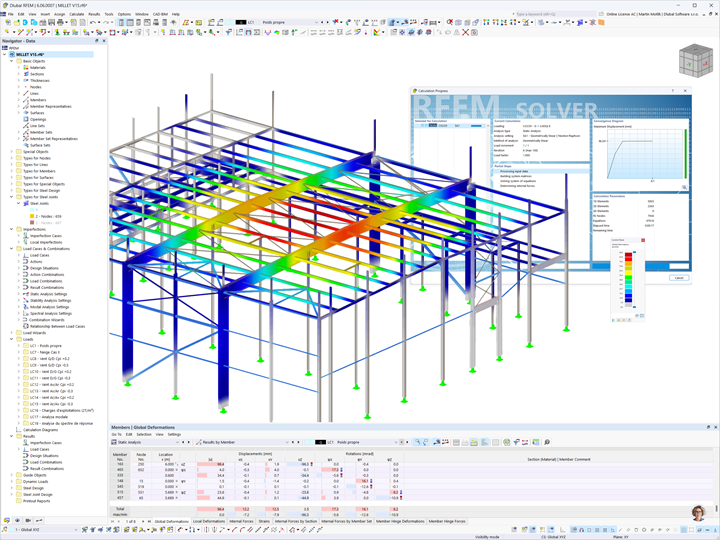

Celá konstrukce budovy byla modelována a posouzena v programu RFEM 6. Mezipodlaží o ploše 600 m² bylo provedeno jako spřažená deska o tloušťce 19 cm. Je schopno odolávat užitnému zatížení 2 tuny na metr čtvereční (19,6 kPa) a poskytuje skladovací kapacitu, aniž by to mělo vliv na bezpečnost nebo stabilitu budovy.

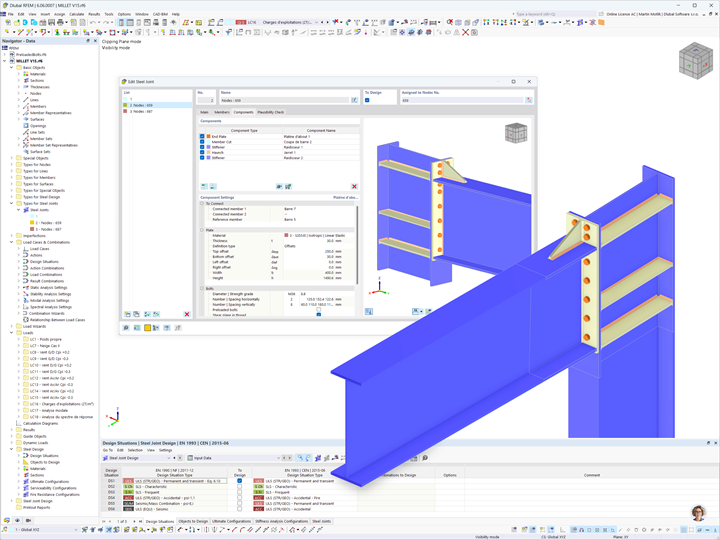

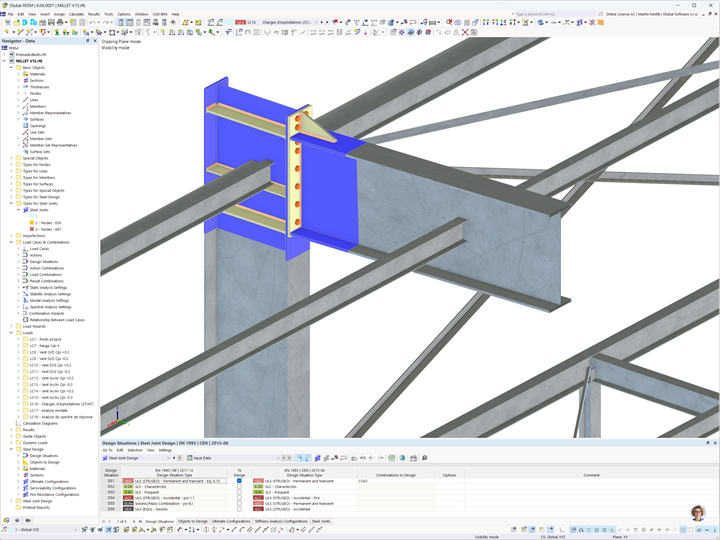

Materiály použité na přístavbu byly zvoleny s ohledem na jejich odolnost a schopnost splňovat přísné průmyslové normy. Díky použití programu RFEM 6 a jeho příslušných addonů bylo možné nejen optimalizovat jednotlivé konstrukční prvky a ocelové spoje, ale také provést seizmickou analýzu celého systému.

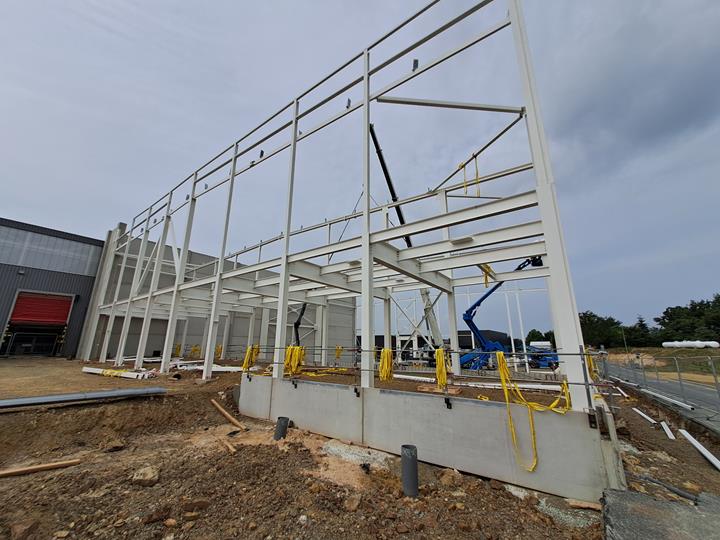

GH Hervouet opět prokázala své dovednosti při výstavbě této ocelové konstrukce v průmyslovém sektoru, a to od návrhu až po realizaci (ocelová konstrukce, zastřešení a opláštění).
Místo 79140 Brettignolles
Francie
Investor Groupe Millet
Vedení projektu Triade
Architektonický návrh Brice Kohler (Triade Architectes)
BE Control ATES
Projekt a realizace GH Hervouet


Specifikace projektu

Údaje o modelu

Počet uzlů 458
Počet linií 651
Počet prutů 527
Počet ploch 22
Počet těles 0
Počet zatěžovacích stavů 13
Počet kombinací zatížení 179
Počet kombinací výsledků 1
Celková hmotnost 132,907 t
Rozměry (metrické) 44,410 x 15,960 x 38,660 m
Rozměry (imperiální) 145.7 x 52.36 x 126.84 feet
