Westfield Chodov – Усиление плиты парковки

О проекте

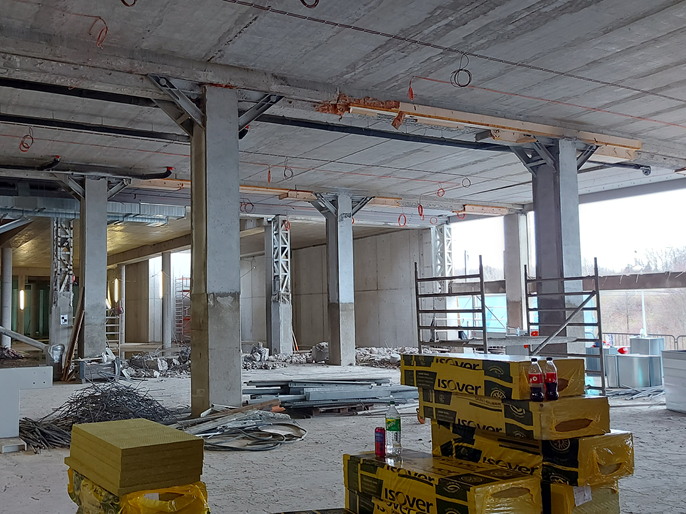

Проект «Westfield Černý Most – Усиление потолка парковки» сосредоточен на модификации потолочной конструкции парковочного пространства между 1-м и 2-м наземными этажами. В связи с изменением использования и увеличением эксплуатационной нагрузки на потолок на уровне 1-го этажа необходимо усилить существующую конструкцию. Эта мера включает снос части потолка на уровне 2-го этажа и последующее усиление потолочных панелей с помощью новых замен, которые обеспечат необходимую грузоподъемность и стабильность всей системы.

Строительно-техническое решение

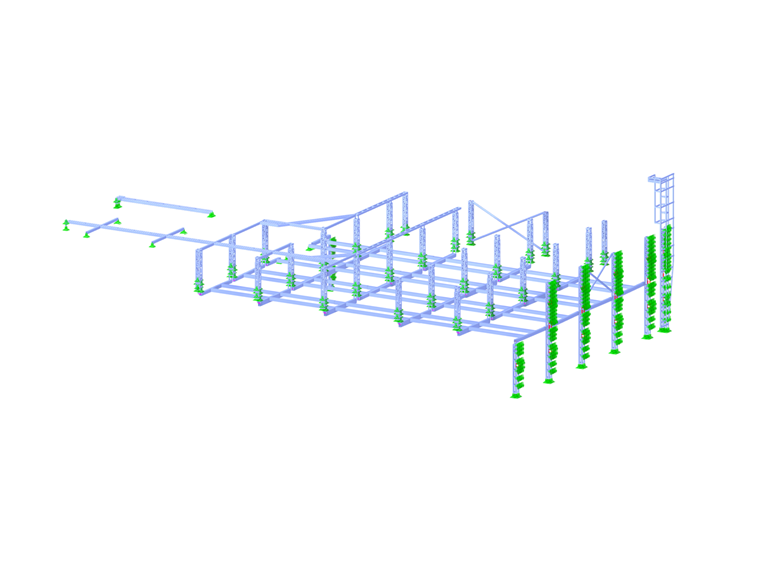

Усиление потолка осуществляется заменой потолочных панелей типа Spiroll, которые поддерживаются новыми балками и парой перпендикулярно расположенных потолочных балок. Конструкция спроектирована в виде решетки, где балки и потолочные балки взаимно закреплены. Для минимизации конструктивной высоты и устранения бокового изгиба балок используются прямоугольные сварные профили. Снос потолка на уровне 2-го этажа приводит к увеличению длины опоры существующих ж/б колонн, что требует стабилизирующего «опоясания» в виде решетчатой колонны из квадратных труб, которая передает часть нагрузки и обеспечивает стабильность конструкции. Нижняя часть опоясания спроектирована для подвешивания усиливающих балок. Из-за потери жесткости потолка в результате сноса необходимо использовать диагональные распорки между колоннами. Горизонтальная жесткость будет обеспечиваться с помощью сдвиговых упоров и деформационных разделений объектов.

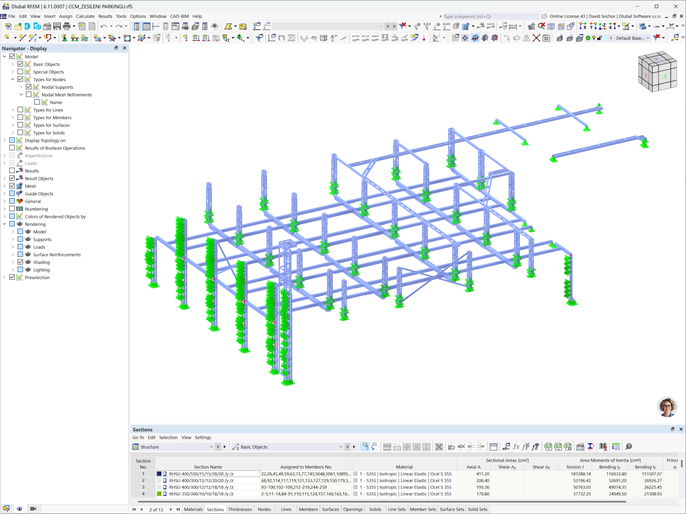

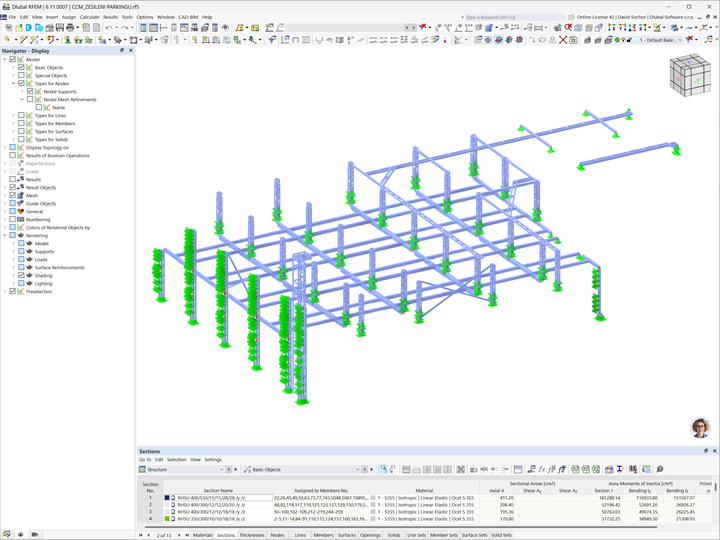

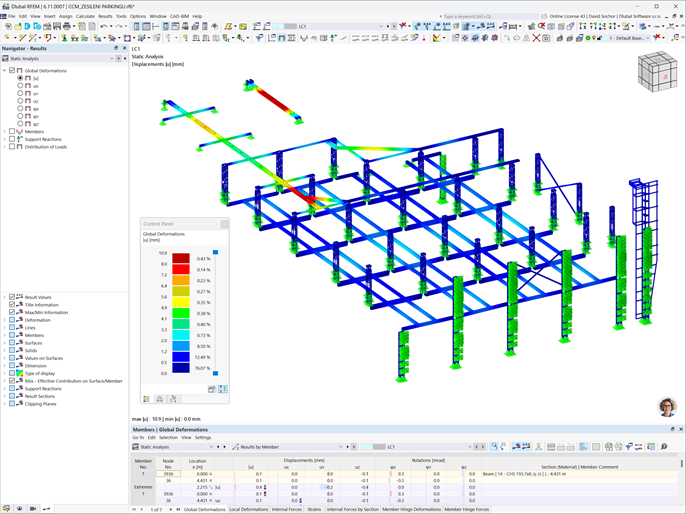

Анализ стальной конструкции и оценка стальных элементов были выполнены в программе RFEM.
