Bewehrung der Parkhausdecke im Westfield Černý Most in Prag, Tschechische Republik

77x

Parkdeckverstärkung – Centrum Černý Most

Über das Projekt

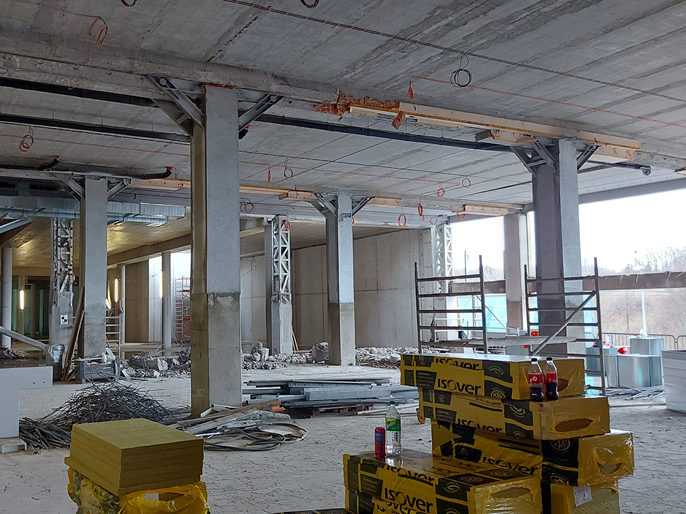

Das Projekt „Westfield Černý Most – Bewehrung der Parkhausdecke“ konzentriert sich auf die Modifizierung der Deckenkonstruktion des Parkbereichs zwischen der 1. und 2. Etage. Aufgrund einer Nutzungsänderung und einer Erhöhung der Nutzlast auf der Decke im 1. Stock ist es notwendig, die bestehende Struktur zu verstärken. Diese Maßnahme umfasst die Entfernung eines Teils der Decke im 2. Stock und die anschließende Bewehrung der Deckenplatten mit neuen Elementen, die die erforderliche Tragfähigkeit und Stabilität des gesamten Systems gewährleisten.

Bautechnische Lösung

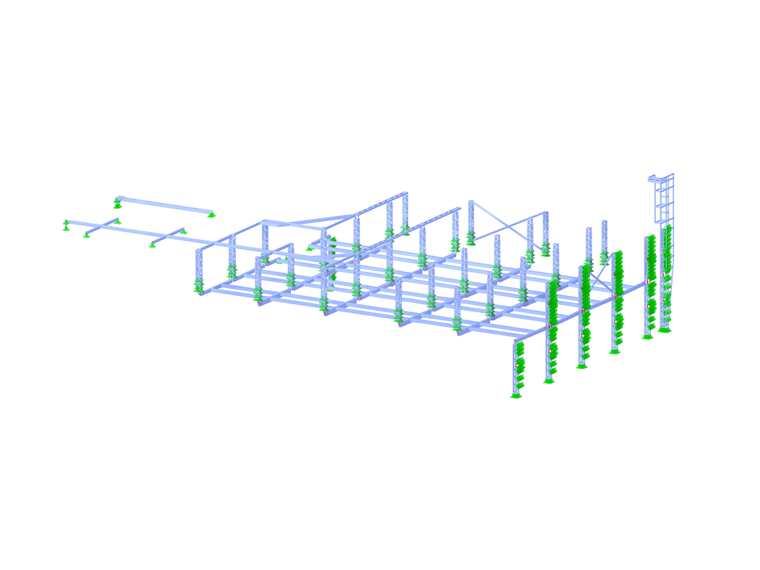

Die Decke wird durch den Austausch der Spiroll-Deckenplatten verstärkt, die von neuen Trägern und einem Paar senkrecht montierter Balken getragen werden. Die Konstruktion ist als Raster ausgeführt, in dem die Träger und Balken ineinander verschachtelt sind. Um die Höhe der Konstruktion zu minimieren und eine Durchbiegung der Träger zu vermeiden, werden rechteckige Schweißprofile verwendet. Durch den Wegfall der Decke im zweiten Stock erhöht sich die Auflagerlänge der vorhandenen Stahlbetonstützen, was eine stabilisierende „Gürtelung” in Form einer Fachwerkstütze aus Vierkantrohren erforderlich macht, die einen Teil der Last aufnimmt und die Stabilität der Konstruktion gewährleistet. Der untere Teil der Verstrebung ist für die Aufhängung von Verstärkungsträgern ausgelegt. Aufgrund des Verlusts der Deckensteifigkeit infolge des Abrisses ist es notwendig, Diagonalsteifen zwischen den Stützen zu verwenden. Die horizontale Steifigkeit wird durch Schubeinspannungen und Dehnungsfugen gewährleistet.

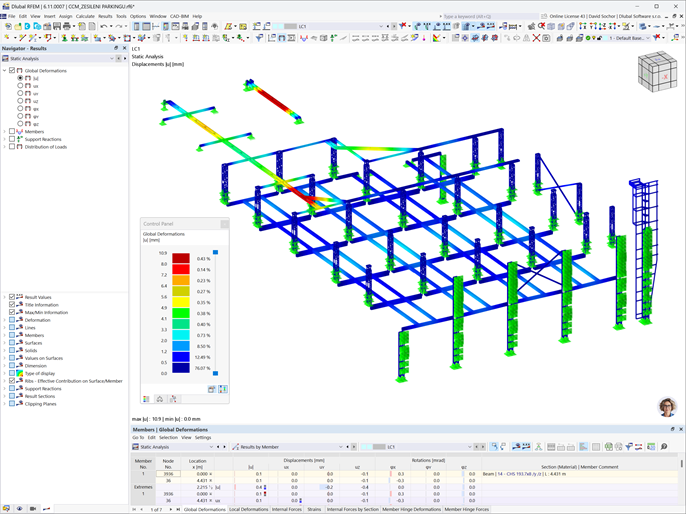

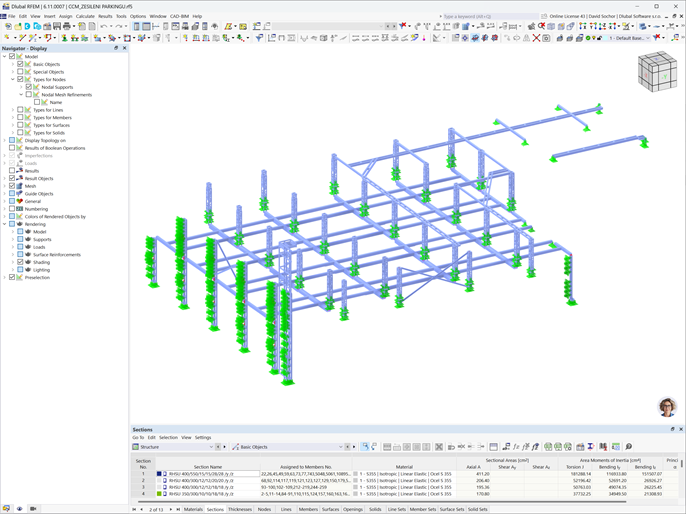

Die Analyse der Stahlkonstruktion und die Bemessung der Stahlelemente wurden im Programm RFEM durchgeführt.
