Otzenrath 小学混合结构扩建工程

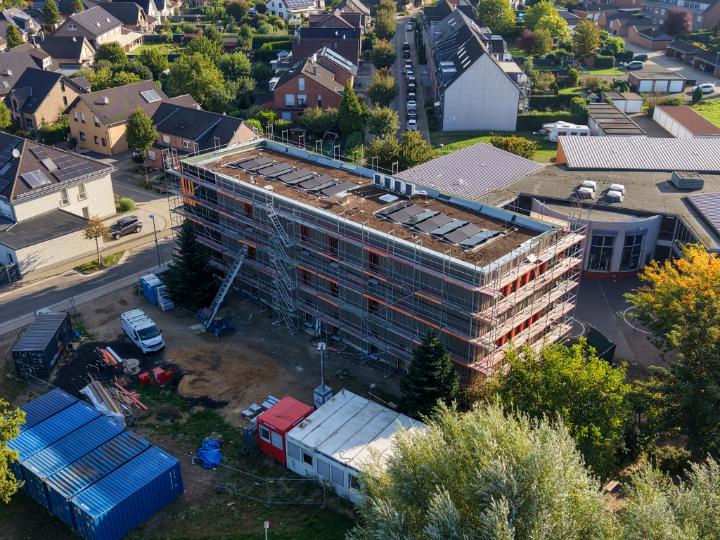

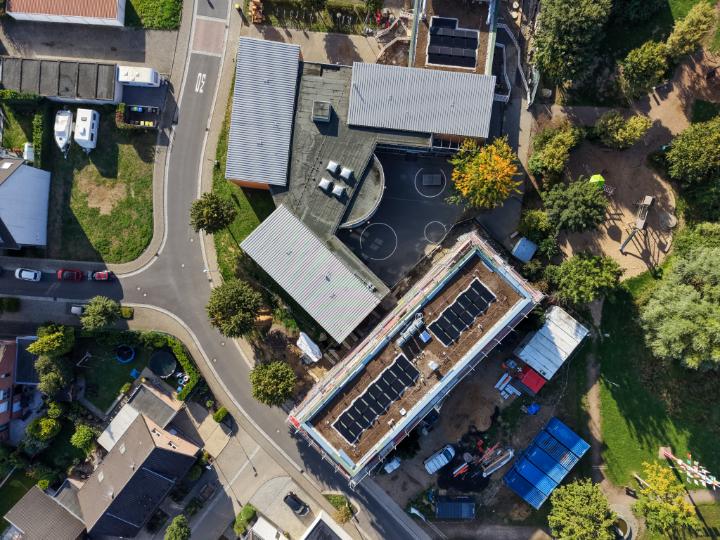

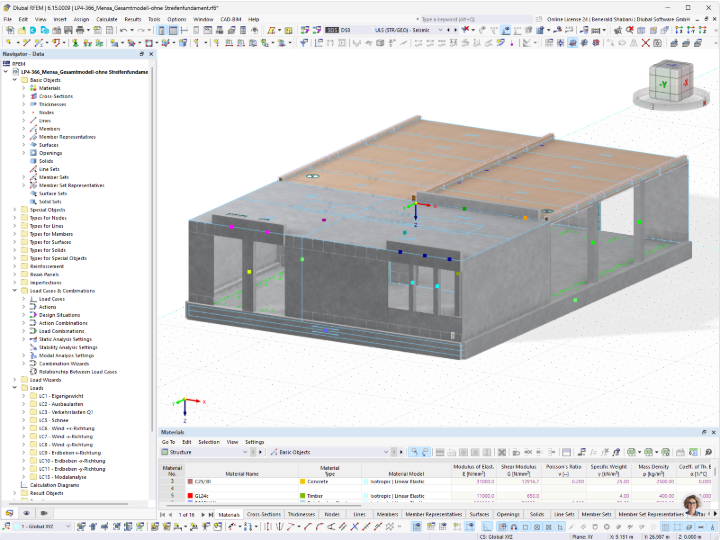

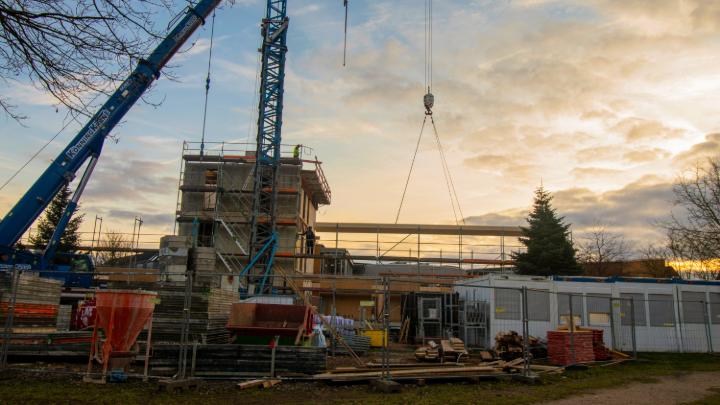

在扩建 Jüchen-Otzenrath 的全日制学校过程中,Jüchen 市新建了一座食堂和一栋三层扩建建筑。扩建建筑尺寸约为 34.50 米×10.50 米×10.40 米,食堂尺寸为 17.20 米×11.90 米×4.50 米。出于减少 CO₂ 排放的考虑,扩建建筑和食堂均采用木-混凝土混合结构。

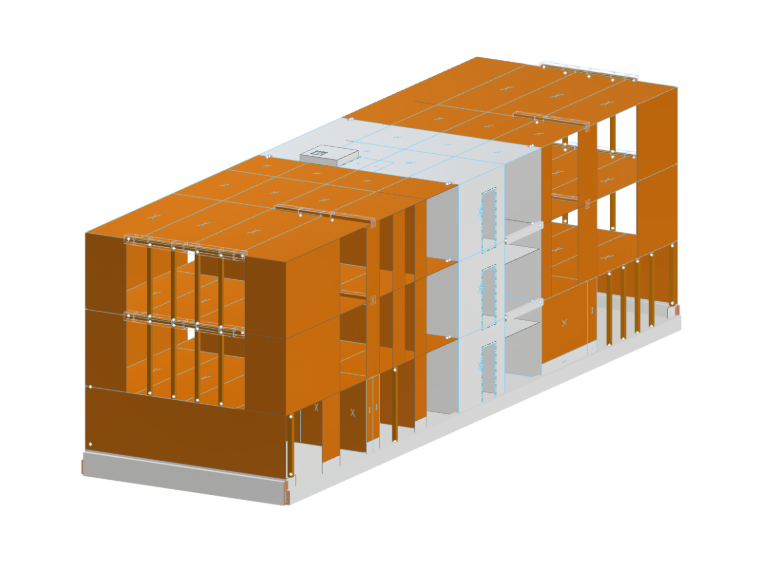

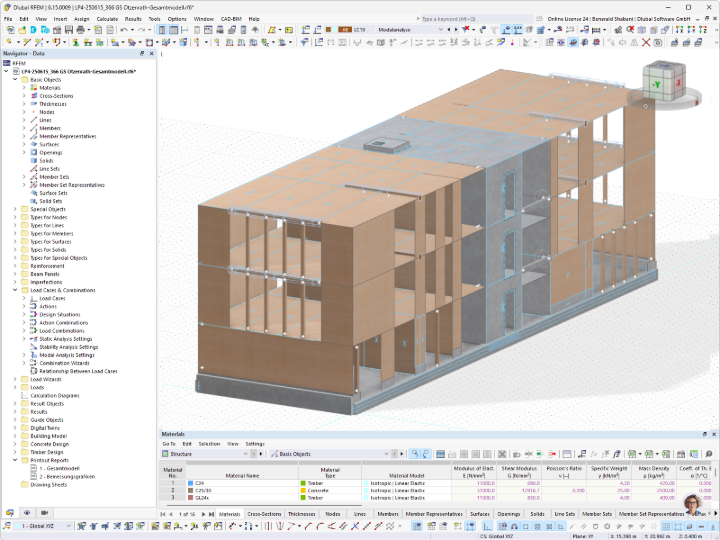

这座三层扩建建筑(L x B= 7.20m × 10.5m)的中央交通核心筒采用钢筋混凝土结构,内设楼梯和电梯。其两侧连接着长度分别为 12.00 米和 15.30 米的建筑体。各建筑体采用剪切柔性的正交胶合木楼板,并采用木骨架墙板和正交胶合木构件建造。

由于场地位于相关地震区,因此需要结合建筑物的自振频率,计算地震等效作用力。特别是计算自振频率时,需要考虑木骨架墙板的所有柔度以及相互连接的正交胶合木构件的抗剪刚度,这是一项在工程技术上颇具挑战的任务。

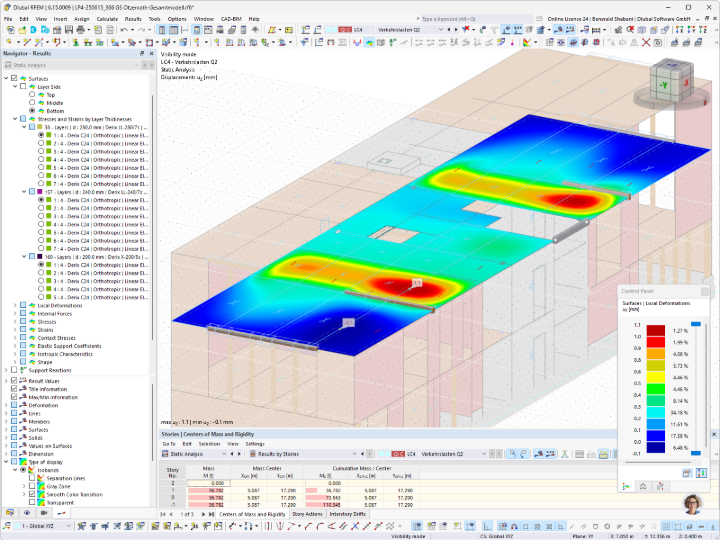

除了地震设计工况下的建筑验算外,还需在正常使用极限状态验算中研究正交胶合木楼板的振动性能。为此,分别计算了大跨度楼板区格(约 10 米×7.75 米)的一阶自振频率,并依据 Winter/Richter/Hamm 的检验方案,在设定阻尼和楼板足够配重的前提下进行了楼板振动验算。

结构防火验算依据 DIN 4102 以及木结构示范准则进行。特别是对于正交胶合木楼板(d=28 cm),由于其木质表面需保持可见,因此需要进行高温验算。

在建筑物理设计方面,我们依据 GEG 完成了保温隔热性能验算。根据 DIN 18599,采用多区域模型对扩建建筑进行了能耗平衡计算。由于食堂接入现有建筑设备系统,因此该部分按构件验算方式进行。建筑物理设计的最后阶段包括依据 DIN 4109 进行法定建筑隔声验算,并充分考虑侧向传声路径的影响。此外,还对教室、教师办公室及食堂进行了建筑声学设计。这些建筑声学验算依据 DIN 18041,通过满足规定的混响时间要求来完成。

通过在本公司内部与外部木工企业之间开展集成化设计,并运用 Dlubal 软件和 BIM 设计方法,项目实现了整体化规划。这种集成化设计为项目的成功实施作出了重要贡献,使其成为 Jüchen 市和我们公司的一个示范性项目。

位置 Jahnstraße 15, 41363
Jüchen-Otzenrath
德国
业主方
建筑师与结构设计


项目说明

模型数据

节点数目: 613
线的数目 881
杆件数目: 99
面的数目: 181
实体数目 0
荷载工况数目 21
荷载组合数目 1328
结果组合数目 0
总重量 767,924 t
翘曲区域尺寸 10.030 x 11.870 x 33.930 m
