约翰·W 美国马萨诸塞大学奥尔弗设计大楼

2017年9月,位于阿默斯特的马萨诸塞大学设计大楼竣工。 该项目造价5200万美元,是美国最大的木结构建筑之一,也是世界上最大的木结构混凝土组合建筑之一。

该大学楼高4层,建筑面积为8129平方米,在UMass Amherst校区设有3个学院,并设有办公室,工作室,演讲厅和实验室。

结构与结构设计

该建筑是由5层CLT混凝土复合地板组成,并由胶合木柱和梁结构支撑。

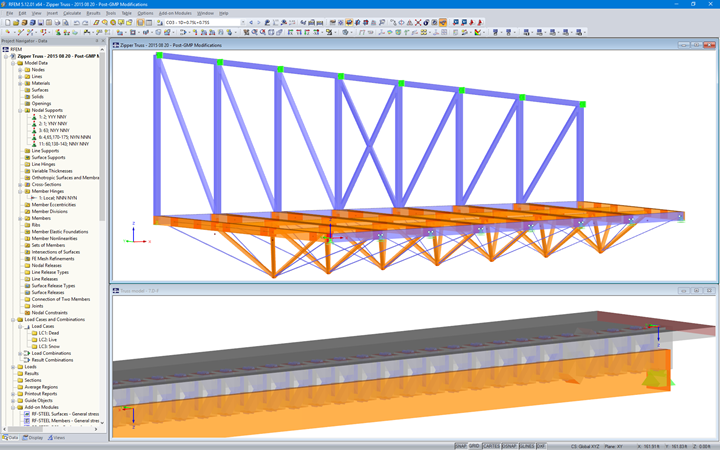

Equilibrium Consulting Inc.的工程师使用RFEM对两个主要的建筑构件进行建模和分析,包括与相邻钢桁架以及木结构混凝土组合截面桁架组成的“拉链桁架”。

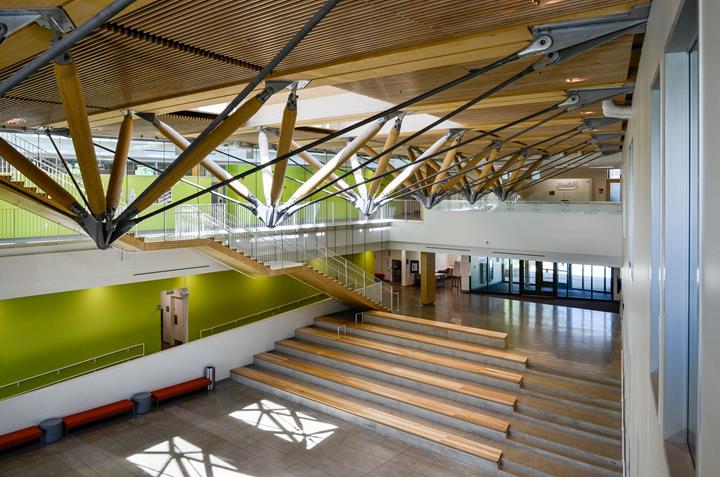

每个拉链桁架在一个点上会聚四个直径为9英寸的木结构支杆和四个不同直径的钢筋,以将荷载传递回上层胶合木梁。 12英尺宽的桁架跨度从35英尺到60英尺不等,深度在7英尺到9英尺之间。

在木结构混凝土组合截面桁架结构设计中,沿着桁架长度方向对多个钢结构连接件进行建模,从而在混凝土面板和胶合木结构木梁之间产生组合作用。 木结构混凝土组合截面桁架净跨度为25英尺。

该设计大楼为美国的木结构建筑质量和性能设定了新的标准,并展示了最先进的木结构建筑如何满足大型,专上教育机构的性能要求。

结构设计 美国马萨诸塞大学
www.umass.edu
建筑设计 Leers Weinzapfel建筑事务所,美国
www.lwa-architects.com
投资单位 平衡咨询公司,加拿大
www.eqcanada.com


项目说明

模型数据

节点数目: 83
线的数目 153
杆件数目: 150
荷载工况数目 3
荷载组合数目 3
总重量 58,335 t
翘曲区域尺寸 25.847 x 18.532 x 11.368 m
软件版本 5.12.01
