Edifício de design John W. Olver da Universidade de Massachusetts, EUA

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Em setembro de 2017, foi completado o edifício de design da Universidade de Massachusetts em Amherst. O projeto teve um custo de 52 milhões de dólares e é uma das maiores estruturas em madeira dos EUA, assim como uma das maiores estruturas mistas em madeira e betão do mundo.

Cliente Universidade de Massachusetts, EUA
www.umass.edu
Arquiteto Leers Weinzapfel Associates Architects, EUA
www.lwa-architects.com
Planeamento estrutural Equilibrium Consulting Inc., Canadá
www.eqcanada.com

Modelo

O edifício universitário com quatro andares e uma área base 8129 m² engloba três faculdades no campus da UMass Amherst, incluindo escritórios, auditórios, ateliers e laboratórios.

Estrutura e dimensionamento

O edifício está na sua maioria exposto e é constituído por tetos mistos em madeira e betão de cinco camadas, que são suportados por uma estrutura de postes e vigas em madeira laminada colada.

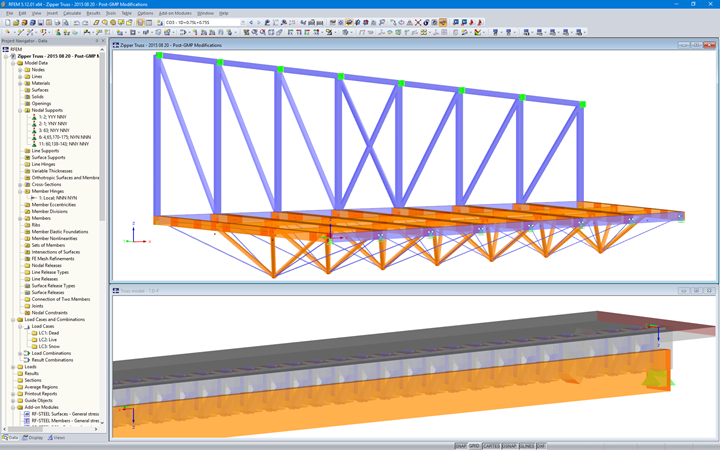

Os engenheiros da Equilibrium Consulting Inc. modelaram e dimensionaram dois elementos estruturais principais no RFEM, por um lado, as chamadas "vigas Zipper", que estão ligadas a treliças de aço e, por outro lado, as vigas mistas em madeira e betão.

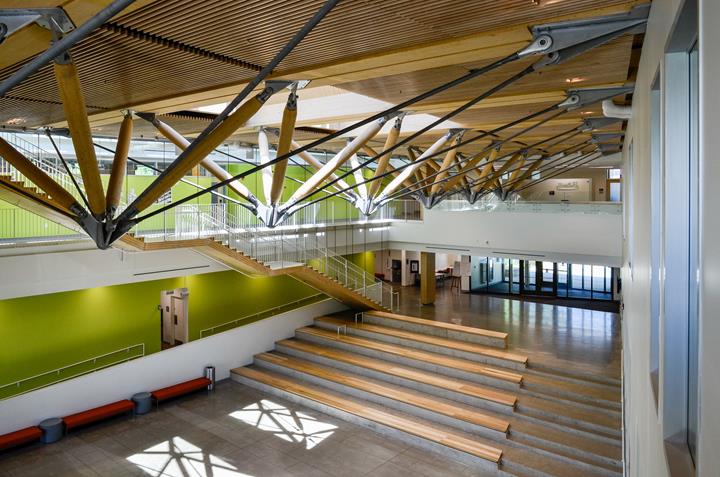

Cada "viga Zipper" junta num ponto quatro escoras de madeira com um diâmetro de 23 cm e quatro barras de aço com diâmetros diferentes para transferir a carga de volta às vigas de madeira laminada colada superiores. As vigas com uma largura de 4 metros têm vãos que variam entre os 11 e os 18 metros, assim como alturas de 2 a 3 metros.

Para o dimensionamento das vigas mistas em madeira e betão, foram modelados diversos ligadores de aço ao longo do comprimento da viga para representar o comportamento misto entre a placa de betão e a viga de madeira laminada colada. As treliças de madeira e betão têm um vão com cerca de 8 metros.

O edifício de design define um novo padrão de qualidade e desempenho para a construção em madeira institucional nos EUA e mostra como a construção em madeira moderna pode fazer frente aos elevados requisitos de instituições de formação pós-secundárias grandes.

Local do projeto
