Edificio de Diseño John W. Olver de la Universidad de Massachusetts, Estados Unidos

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

En septiembre de 2017, se completó el Edificio de Diseño de la Universidad de Massachusetts en Amherst. El proyecto de $ 52 millones es una de las estructuras de madera más grandes de los Estados Unidos y uno de los proyectos compuestos de madera-hormigón más grandes del mundo.

Análisis estructural Universidad de Massachusetts, EE. UU.
www.umass.edu
Arquitecto Leers Weinzapfel Associates Architects, Estados Unidos
www.lwa-architects.com
Inversor Equilibrium Consulting Inc., Canadá
www.eqcanada.com

Modelo

El edificio universitario de cuatro pisos con una superficie construida de 8.129 m² incluye tres facultades en las instalaciones de UMass Amherst con oficinas, estudios, salas de conferencias y laboratorios.

Estructura y análisis

El edificio está en gran parte expuesto y consta de paneles de piso compuestos de hormigón CLT de 5 capas soportados por un poste de madera laminada y una estructura de vigas.

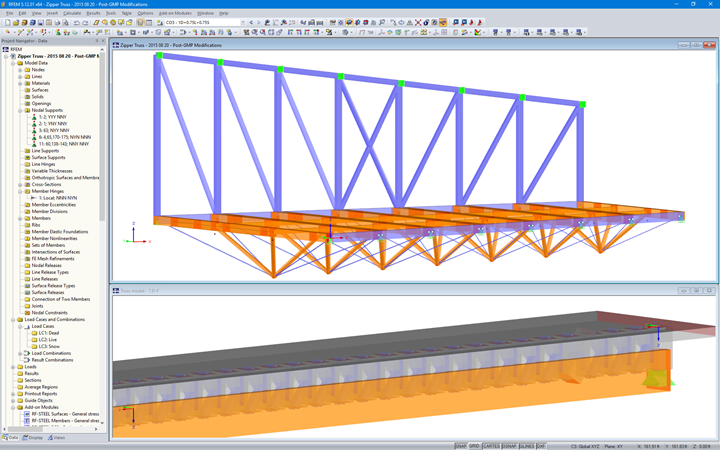

Los ingenieros de Equilibrium Consulting Inc. modelaron y analizaron dos componentes principales del edificio utilizando RFEM, incluyendo las "cerchas de zipper" con cerchas de acero adyacentes, así como las cerchas de secciones compuestas de madera-hormigón.

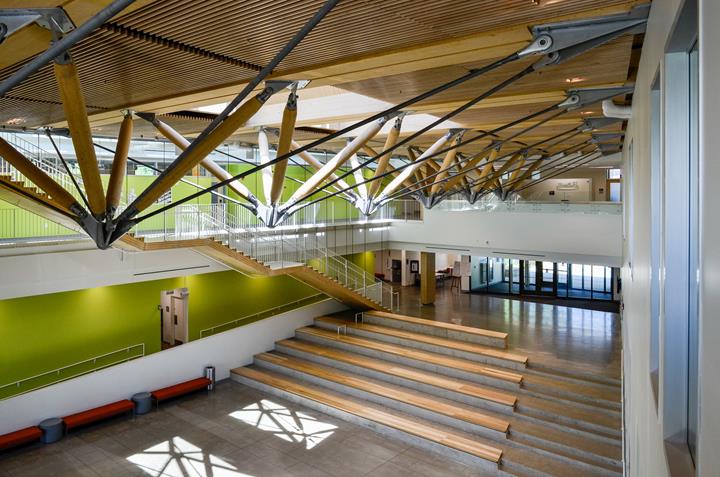

Cada cercha converge con cuatro puntales de madera de 9 pulgadas de diámetro y cuatro barras de acero de diámetro variable en un solo punto para transferir la carga de nuevo a las vigas superiores de madera laminada. Las cerchas de 12 pies de ancho varían en longitud de vano de 35 pies a 60 pies junto con una profundidad variable entre 7 pies y 9 pies.

Para el diseño de la cercha de la sección compuesta de madera-hormigón, se modelaron múltiples conectores de acero a lo largo de la longitud de la cercha para iniciar la acción compuesta entre la cubierta de hormigón y la viga de madera laminada encolada. El tramo libre de la cercha de la sección compuesta de madera-hormigón se extiende una longitud total de 25 pies.

The Design Building establece un nuevo estándar de calidad y rendimiento para la construcción institucional en madera en los Estados Unidos y demuestra cómo la construcción en madera de última generación puede satisfacer los exigentes requisitos de rendimiento de grandes instalaciones educativas postsecundarias.

Ubicación del proyecto
