问题:

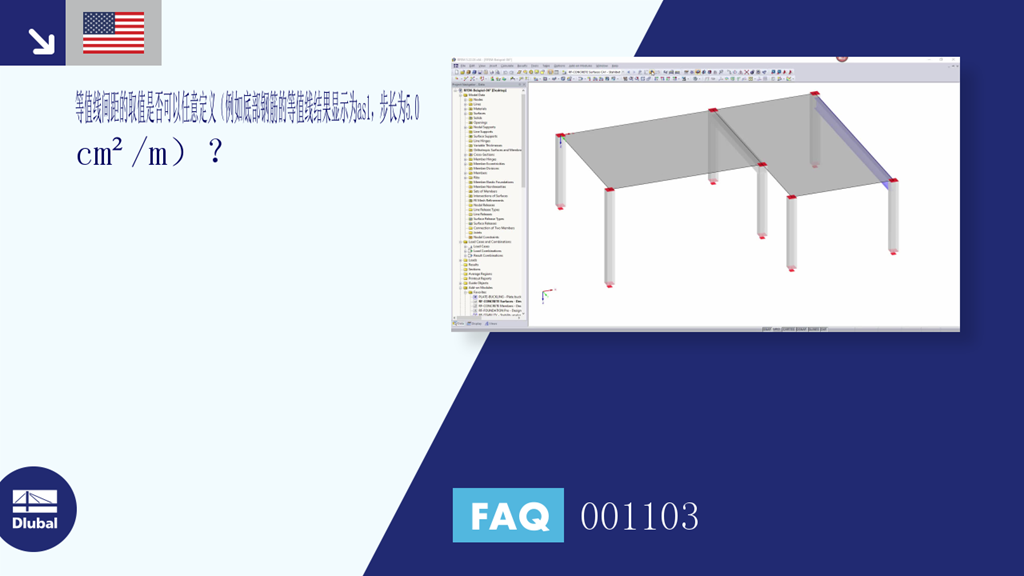

等值线间距的取值是否可以任意定义(例如底部钢筋的等值线结果显示为as1,步长为5.0 cm²/m)?
答案:
使用 面板可以控制等值线的间距。
要自定义值和色阶,请在面板中双击颜色范围。 可以直接通过输入数值来确定间隔。 此外,您可以指定颜色范围的上、下极值。 单击[填充]可以对颜色范围的各个中间值进行内插并自动填充数值。
您可以点击[保存]来保存用户自定义数值刻度,并取一个合适的名称。
问题:
等值线间距的取值是否可以任意定义(例如底部钢筋的等值线结果显示为as1,步长为5.0 cm²/m)?
答案:
使用 面板可以控制等值线的间距。
要自定义值和色阶,请在面板中双击颜色范围。 可以直接通过输入数值来确定间隔。 此外,您可以指定颜色范围的上、下极值。 单击[填充]可以对颜色范围的各个中间值进行内插并自动填充数值。
您可以点击[保存]来保存用户自定义数值刻度,并取一个合适的名称。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
在附加模块 RF-CONCRETE Surfaces 中定义的面配筋可以作为配筋对象通过接口导出到 Revit 中。 为此,您可以在 RF-CONCRETE Surfaces 中选择平面以及矩形、多边形或圆形的配筋区域。 除了钢筋外,还可以导出钢筋网。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在{%@https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design- members-and-surfaces通过模块]]可以根据欧洲规范 EN 1992-1-2 对柱(章节 5.3.2)和梁(章节 5.6)进行简化的抗火设计。
在简化的抗火验算时可以使用以下设计验算:
确定抗火验算的内力有两种方法。
此外,可以根据公式 4对轴距进行修正。 5.5.
