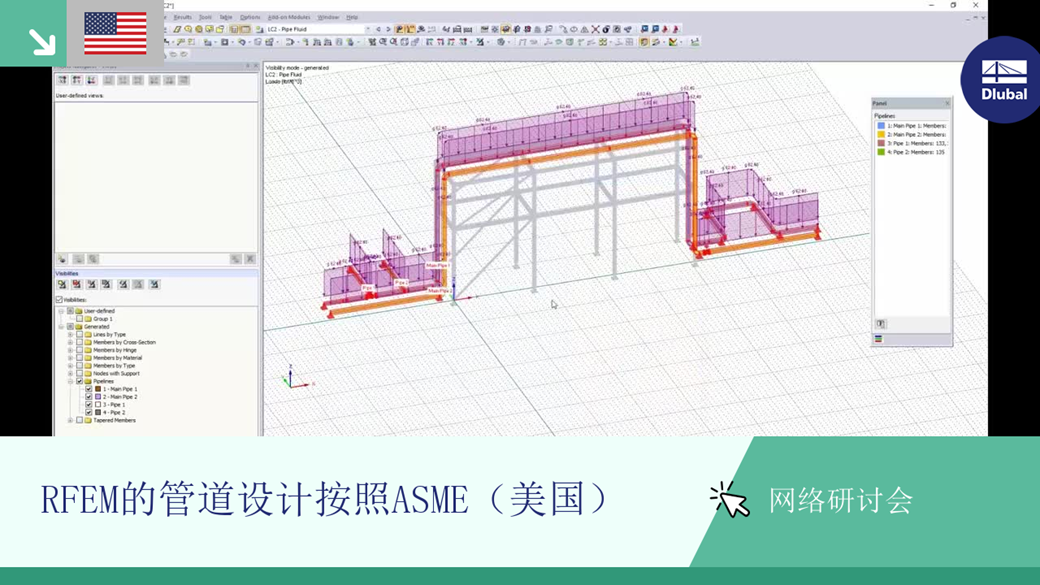

在RFEM中按照ASME进行管道设计

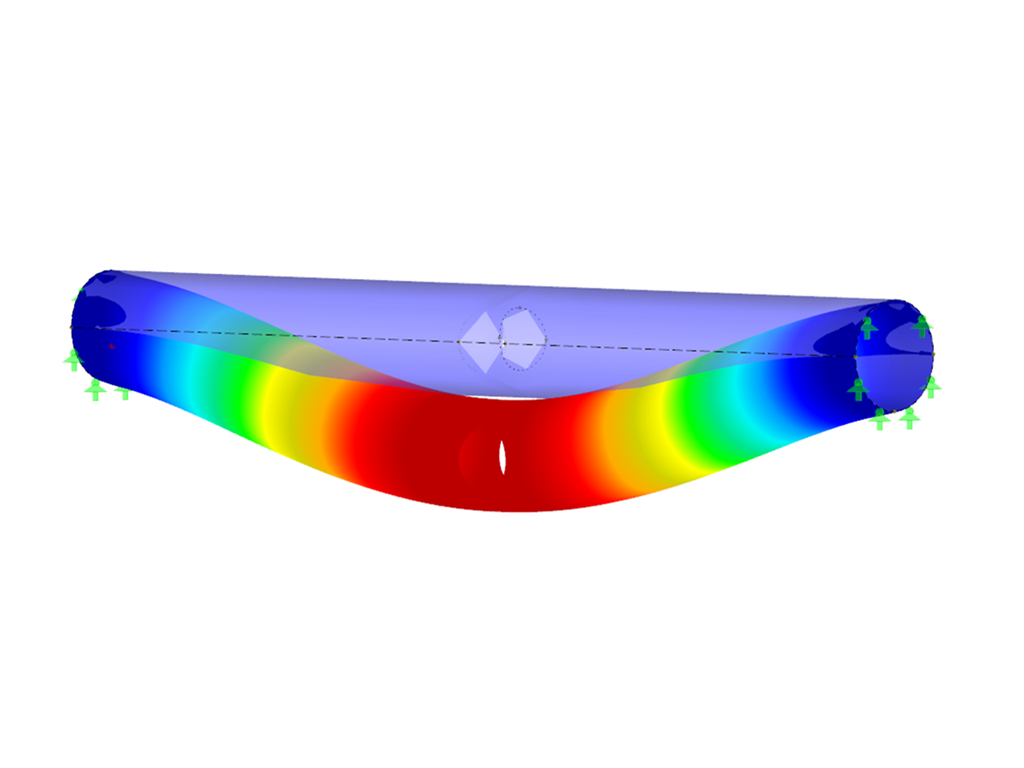

Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

在很多情况下，面值的显示需要进行筛选，以免显示所有的数值。 用户可以通过

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

• 符合不同规范的反应谱
• 执行以下规范规范：
  • EN 1998-1:2010 + A1:2013（欧盟）
  • DIN 4149:1981-04（德国）
  • DIN 4149:2005-04（德国）
  • IBC 2000（美国）
  • IBC 2009-ASCE/SEI 7-05(美国)
  • IBC 2012/15 - ASCE/SEI 7-10（美国）
  • IBC 2018 - ASCE/SEI 7-16（美国）
  • ÖNORM B 4015:2007-02（奥地利）
  • NTC 2018（意大利）
  • NCSE-02（西班牙）
  • SIA 261/1:2003（瑞士）
  • SIA 261/1:2014（瑞士）
  • SIA 261/1: 2020（瑞士）
  • OG 23089 + OG 23390（土耳其）
  • SANS 10160-4 2010（南非）
  • SBC 301:2007（沙特阿拉伯）
  • GB 50011 - 2001（中国）
  • GB 50011 - 2010（中国）
  • NBC 2015（加拿大）
  • DTR BC 2-48 (阿尔及利亚)
  • DTR RPA99（阿尔及利亚）
  • CFE Sismo 08（墨西哥）
  • CIRSOC 103（阿根廷）
  • NSR - 10（哥伦比亚）
  • IS 1893:2002（印度）
  • AS1170.4（澳大利亚）
  • NCh 433 1996（智利）
• 提供以下 EN 1998-1 国家附录：
  • DIN EN 1998-1/NA:2011-01（德国）
  • ÖNORM EN 1991-1-1:2011-09（奥地利）
  • NBN - ENV 1998-1-1： 2002 NAD-E/N/F（比利时）
  • ČSN EN 1998-1/NA:2007（捷克）
  • NF EN 1998-1-1/NA:2014-09（法国）
  • UNI-EN 1991-1-1/NA:2007（意大利）
  • NP EN 1998-1/NA:2009（葡萄牙）
  • SR EN 1998-1/NA:2004（罗马尼亚）
  • STN EN 1998-1/NA:2008（斯洛伐克）
  • SIST EN 1998-1:2005/A101:2006（斯洛文尼亚）
  • EN 1998-1/NA:2004 (塞浦路斯)
  • NA - BS EN 1998-1:2004:2008（英国）
  • NS-EN 1998-1:2004 + A1:2013/NA:2014 (挪威)
• 用户定义的反应谱
• 方向相关反应谱法
• 反应谱中相关的模态可以手动或自动选择 (适用规范 EC 8 中的 5%)
• 生成的等效静荷载可以导出到荷载工况中，分别对每个振型分量和每个方向
• Result combinations by modal superposition (SRSS and CQC rule) and direction superposition (SRSS or 100%/30% rule)
• 可以显示基于主特征模态的结果的符号

在 RFEM 中使用 RF‑PIPING 进行管道系统建模并定义荷载以及荷载组合和结果组合后，可以在附加模块 RF‑PIPING Design 中进行管道应力分析。

用户可以选择全部或部分管道与荷载、荷载或结果组合进行管道设计设计。 材料库中提供了符合 EN 13480-3、ASME B31.1-2012 和 ASME B31.3-2012 规定的各种材料。

计算完成后，结果清楚地显示在窗口中；例如，可以按截面、管道或杆件进行组合。 RFEM 中的利用率在整个模型上以图形方式显示。这样，您可以快速识别截面的临界区域或尺寸过大的区域。

除了在表格中显示的输入和结果数据外，还可以将所有图形添加到打印报告中。 因此可以保证文档编制的准确性和准确性。 可以根据具体的设计计算来选择显示在计算书中的内容。

• 设计按照EN 13480-3，ASME B31.1-2012和ASME B31.3-2012
• 检查管道所需的最小壁厚，考虑到制造余量、腐蚀和焊接系数
• 计算持续荷载作用、持续荷载和偶然荷载以及热膨胀引起的应力
• RFEM 打印报告中包含表格和图形的结果文档
