Posouzení potrubí podle ASME v programu RFEM

Uskutečněné
Záznam

13.12.2017

Angličtina (USA)

Zdarma

Akce

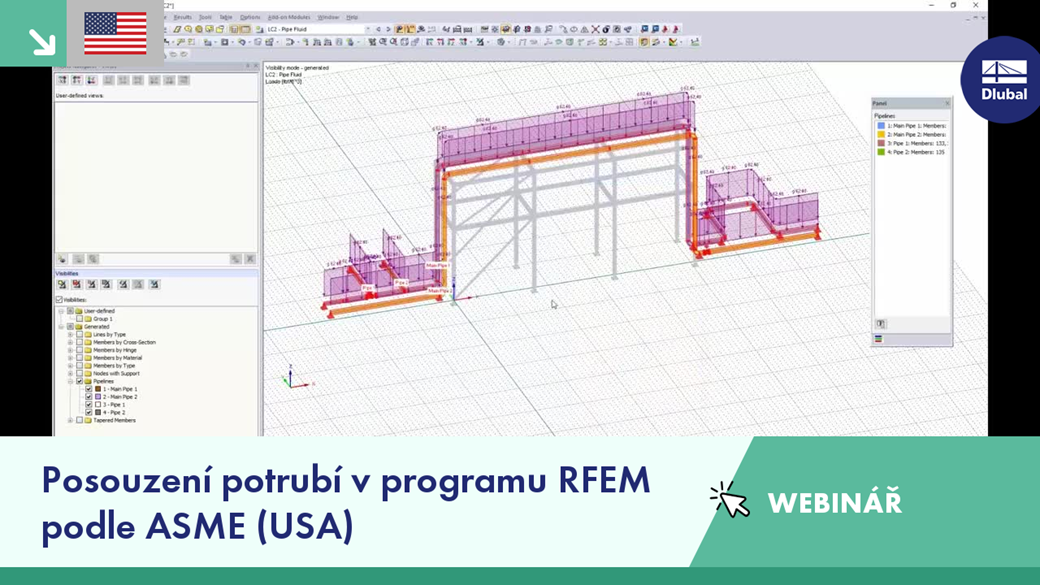

Webinář: Posouzení potrubí v programu RFEM podle ASME (USA)

Modelování potrubního systému a nosné konstrukce pomocí modulového rozšíření RF-PIPING programu RFEM
Zadání přídavných potrubních prvků (tvarovky, příruby, ventily, kompenzátory atd.)
Automatické vytváření kombinací zatížení potrubí
Posouzení potrubních systémů v modulu RF-PIPING Design
Návrh a posouzení nosné konstrukce v přehledu

Program
00:00 Úvod
02:07 Modelování potrubních systémů a komponent v programu RFEM a RF-PIPING
30:34 Zatížení prutů potrubního systému
41:00 Posouzení potrubních prutů podle ASME B31.1 v modulu RF-PIPING Design
55:16 Návrh nosné konstrukce a výstupní protokol v přehledu
59:40 Závěrečné poznámky

Amy Heilig, PE

CEO - USA Office | Inženýr prodeje a technické podpory

Amy Heilig je ředitelkou naší americké pobočky ve Filadelfii v Pensylvánii. Nabízí také obchodní a technickou podporu a aktivně se podílí na vývoji programů Dlubal šitých na míru pro severoamerický trh.
