进入建筑物时,在天花板上的一个墙壁上有一堵墙,下面没有支撑。 为此提供哪些建模选项?

回答

如果忽略墙板的承载力并且仅仅作为线荷载作用施加在天花板上,那么结果会产生过大的变形。
如果不考虑砌体的非线性特性,则会产生微小的变形。

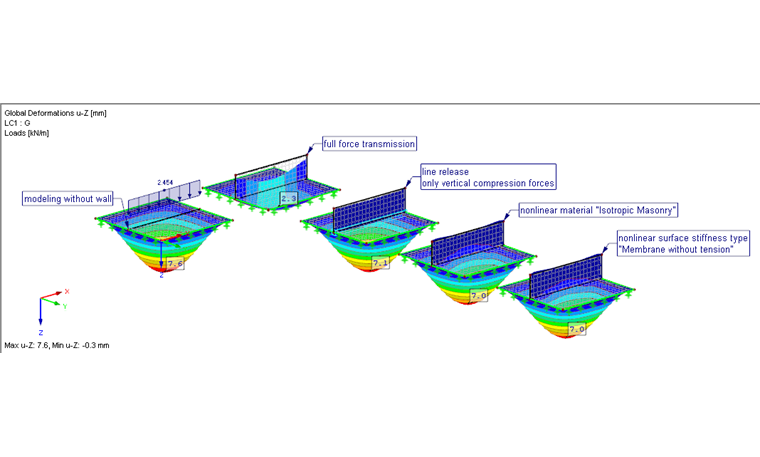

原则上RFEM有3种选择。

  • 仅在垂直压缩力传递的线释放。在作用力传递过程中,非线性属性仅直接作用于两面的连接线上。
  • 非线性材料“各向同性砌体”沿x和y方向(即垂直和水平方向)的拉应力通过减小刚度反复减小到设定的极限值。 因为拉应力在砂浆节点的作用方向上减小,所以利用该模型可以最真实地反映砌体墙的行为。 附加模块“RF-MAT-NL”就是必须的。
  • 非线性刚度类型“无张力膜”主应力方向上的拉应力通过减小刚度反复减小。

关键词

砌体结构 建模 各向同性材料 无薄膜拉力 非线性
