Al introducir los valores del edificio, tengo un muro en una ubicación en el techo que no está apoyado debajo. ¿Qué opciones de modelado hay disponibles para esto?

Respuesta

Si se omite la capacidad de carga de la placa de muro y se aplica al techo sólo como una carga por carga lineal, el resultado es una deformación excesiva.
Sin tener en cuenta la propiedad no lineal de la mampostería, se producen deformaciones menores.

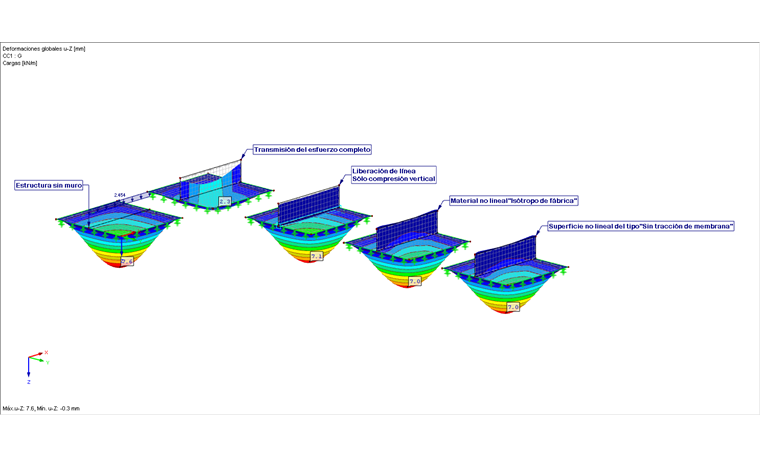

En un principio, hay tres opciones disponibles en RFEM.
  • Liberación de línea donde sólo se transfieren esfuerzos verticales de compresión. La propiedad no lineal sólo se aplica directamente a la línea de conexión de ambas superficies durante la transmisión del esfuerzo.
  • Material no lineal "Isótropo de fábrica". Las tensiones de tracción en la dirección x e y (p. eje. vertical y horizontal), se reducen iterativamente para establecer los valores límite al reducir la rigidez. Usando este modelo es posible representar el comportamiento del muro de fábrica de forma más realista, ya que las tensiones de tracción se han reducido en la dirección de las juntas de mortero. Para ello, se necesita el módulo adicional "RF-MAT-NL".
  • Rigidez no lineal tipo "Sin tracción de membrana". Las tensiones de tracción en la dirección de tensión principal se reduce iterativamente al reducir la rigidez.

Palabras clave

Fábrica Modelado Material isótropo Sin tracción de membrana Muro No lineal
