Při modelování budovy mám místo, kde mám pod stropem nepodepřenou stěnu. Jaké jsou možnosti modelování?

Odpověď

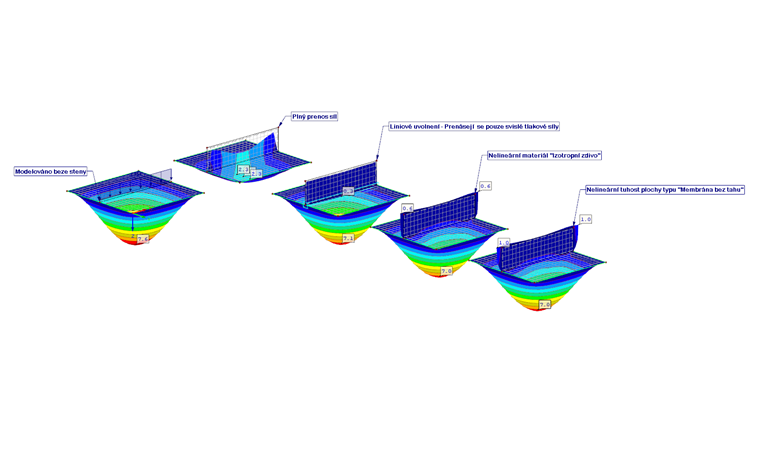

Pokud by byla zanedbána únosnost plochy stěny a na zatížení stropu by působilo pouze liniové zatížení, vedlo by to k velmi velkým deformacím.
Pokud se nezohlední nelineární vlastnost zdiva, bude to vést k velmi malým deformacím.
V programu RFEM jsou v zásadě k dispozici tři možnosti.
  • Liniové uvolnění: Svislé tlakové síly se přenášejí pouze. V tomto případě se nelineární vlastnost použije pouze pro přenos sil přímo na spojovací linii obou ploch.
  • Nelineární materiál "Izotropní zdivo": V tomto případě se napětí v tahu ve směru x a y (tzn. Svislá a vodorovná) redukují iterací na zadané mezní hodnoty. Na základě tohoto modelu lze znázornit chování zděné stěny, která je nejblíže skutečnosti, protože tahová napětí se ve směru maltových spojů snižují. To vyžaduje přídavný modul RF ‑ MAT-NL.
  • Nelineární tuhost typu "Membrána bez tahu": V tomto případě se napětí v tahu ve směru hlavní napětí iteračně sníží redukcí tuhosti.

Klíčová slova

Zdivo Modelování Izotropní materiál Bez membránového tahu Stěna Nelineární
