问题

如何使用附加模块 RF-FORM-FINDING 对索网进行建模?


回复:

因为网需要多个索段才能建模为栅格类型,所以索不是一个连续的杆件。 这对 RF-FORM-FINDING 模块来说并不理想,因为最好将索的预应力属性例如应用于单个索段上,例如垂度、目标长度或力。 程序不能轻松地将这些设置应用于沿其长度分解为多个段的索。

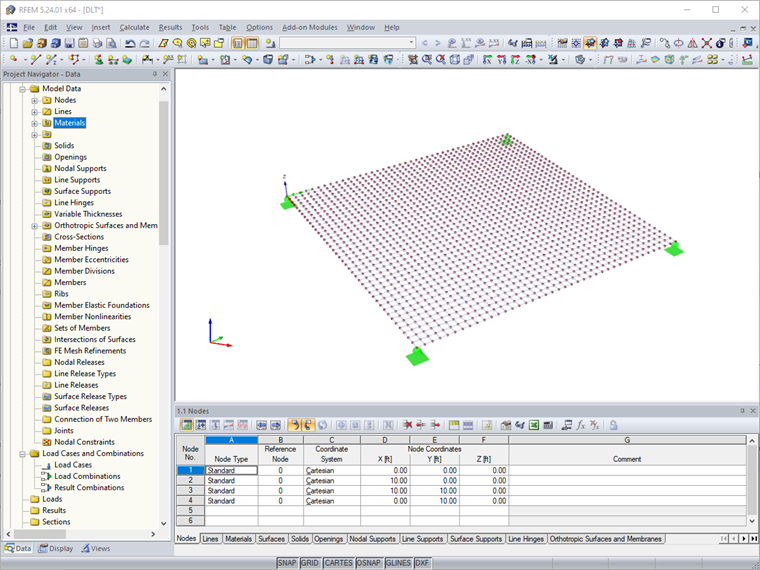

在 RFEM 中建模的最佳选择是使用面单元。 面的材料和刚度与制造商提供的网相同。 然后可以将 RF-FORM-FINDING 应用于面单元,例如预应力或应力。
