Wie kann eine Seilnetzstruktur mit dem Zusatzmodul RF-FORMFINDUNG modelliert werden?
Antwort
Da für ein Netz mehrere Seilabschnitte gitterförmig modelliert werden müssen, handelt es sich bei den Seilen nicht um einen durchlaufenden Stab. Dies ist für das Modul RF-FORMFINDUNG nicht optimal, da die Seilvorspannungseigenschaften wie Durchhang, Solllänge oder Kraft am besten auf ein einzelnes Seilsegment aufgebracht werden. Das Programm kann diese Einstellungen nicht einfach auf ein Seil anwenden, das entlang seiner Länge in mehrere Segmente zerlegt ist.

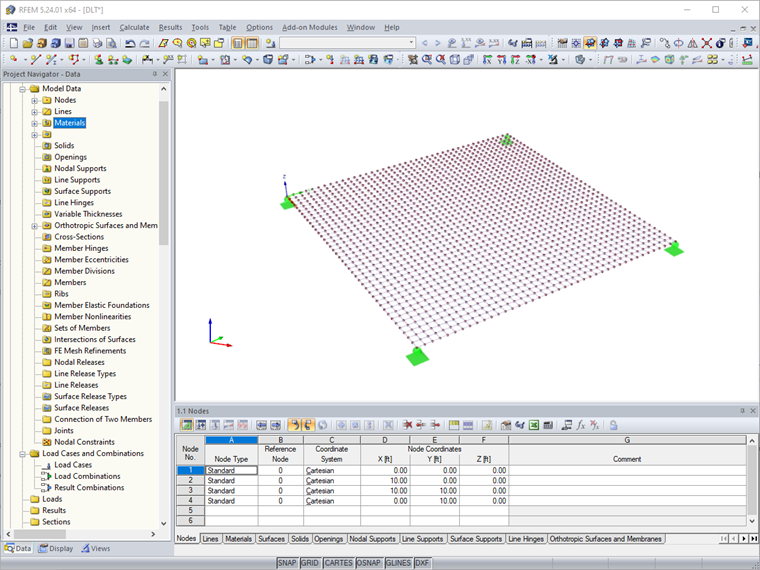

Die beste Möglichkeit, das Netz in RFEM zu modellieren, ist die Verwendung eines Flächenelements. Die Material- und Steifigkeitseigenschaften der Fläche entsprechen den vom Hersteller angegebenen Eigenschaften des Netzes. RF-FORMFINDUNG kann dann wie eine Vorspannkraft oder Spannung auf das Flächenelement aufgebracht werden.
