首先，主导的节点设计被分组，并在第一个结果窗口中与节点的基本几何形状一起显示。 在其他结果表中可以查看所有基本设计细节，例如锚固件的承载力、焊缝应力等。

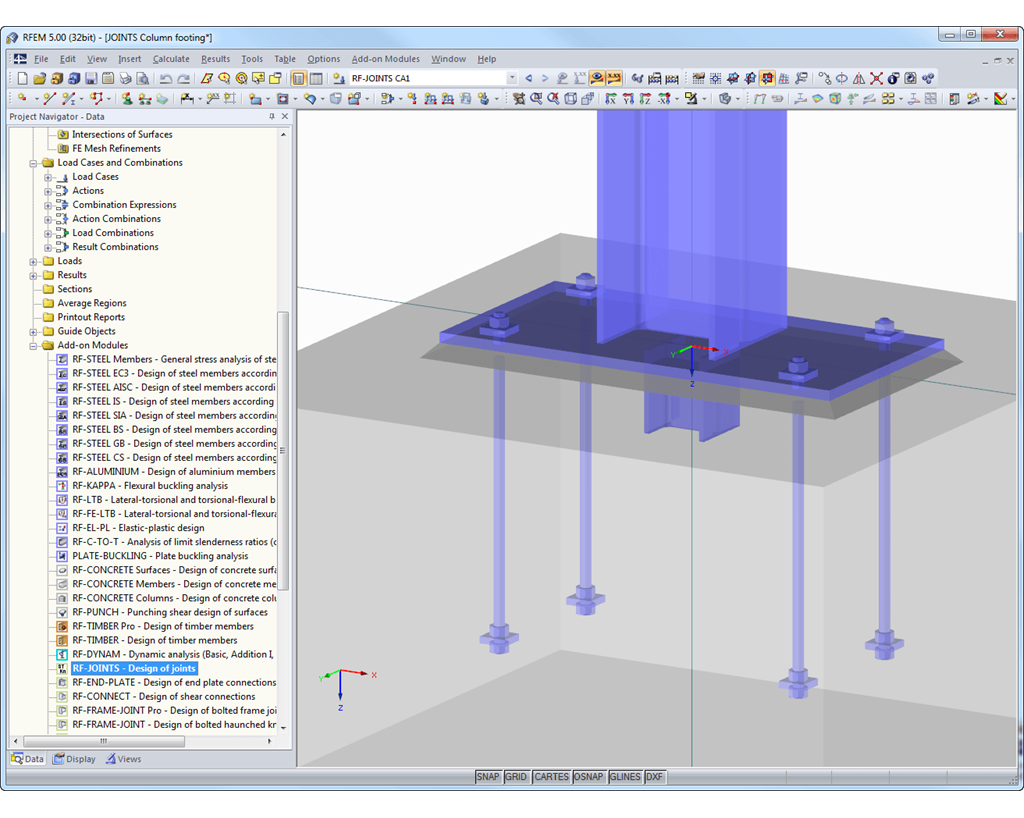

并且可以直接打印出对连接结构重要的尺寸、材料规格和焊缝。 可以在 RF-/JOINTS Steel - Column Base 或 RFEM/RSTAB 模型中对连接进行可视化。
所有图形都可以包含在 RFEM/RSTAB 计算书中或直接打印。 由于是按比例输出，所以在设计阶段就可以对软件进行目测检查。
您有什么问题想问的吗？
长度: 00:00:31 min
常见问题和解答 (FAQ)
长度: 00:00:23 min
长度: 00:00:24 min
长度: 00:00:26 min
常见问题和解答 (FAQ)
长度: 00:00:20 min
长度: 00:00:00 min
长度: 01:02:00 min
长度: 01:01:43 min
长度: 00:00:00 min
Neben den Ergebnistabellen wird in RF-/JOINTS und RF-/RAHMECK Pro eine dreidimensionale Grafik erstellt. Hierbei handelt es sich um eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung.
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Die vorhandenen Schraubenklassen sind hier mit 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9 angegeben. Als Anmerkung wird genannt, dass der jeweilige Nationale Anhang bestimmte Schraubenklassen ausschließen darf. Für den NA von Deutschland sind dies die Schraubenklassen 4.8, 5.8 und 6.8.
Die EN 1993-1-8:2010-12 erlaubt nach Kap. 6.2.2 (6) den Ansatz der Reibung mittels Reibbeiwert für die Bemessung der Schubtragfähigkeit.
.png?mw=350&hash=9bd98c2a5249f292262a4c0b4e45331303bc7785)
首先，主导的节点设计被分组，并在第一个结果窗口中与节点的基本几何形状一起显示。 在其他结果表中可以查看所有基本设计细节，例如锚固件的承载力、焊缝应力等。
并且可以直接打印出对连接结构重要的尺寸、材料规格和焊缝。 可以在 RF-/JOINTS Steel - Column Base 或 RFEM/RSTAB 模型中对连接进行可视化。
所有图形都可以包含在 RFEM/RSTAB 计算书中或直接打印。 由于是按比例输出，所以在设计阶段就可以对软件进行目测检查。
模块计算完成之后将输出下列验算的结果：
- 柱脚底板抗弯验算
- 锚固件受拉/受剪验算
- 抗剪键承载力
- 混凝土受压/边缘破坏验算
- 摩擦
- 焊缝验算
在第一个输入窗口中选择了锚固类型和设计规范后，从窗口 1.2 中定义将从 RFEM/RSTAB 导入的锚固设计的节点。
用户也可以手动定义柱子的截面和材料。 在接下来的输入窗口中，您可以定义基点的参数，例如
铰接柱脚类别提供四种不同的底板连接：
- 简单柱脚
- 变截面柱脚
- 矩形空心截面柱脚
- 圆形空心截面柱脚
约束柱基础类别提供了五种不同的工字钢节点布置：
- 底板无加劲肋
- 底板加劲肋位于翼缘中间
- 底板柱两侧设置靴梁
- 底板带有槽钢
- 杯口基础
所有连接类型都包括一个焊接在钢柱周围的底板。 在基础内的混凝土中设置与锚固件的连接。 “锚固件”类型为 M12 ~ M42，钢材等级为 4.6 ~ 10.9。 为了更好地分布荷载或更好的锚固，在锚固件的顶部和底部可以设置圆形或带角度的钢板。 用户也可根据需要在杆件末端设置矩形或圆形的锚固头，
灌浆层的材料和厚度以及基础的尺寸和材料都可以自由设置。 此外，您可以定义基础的边缘配筋。 为了更好地传递剪力，可以在底板底部设置抗剪键。
剪力传递方式有角钢连接件、锚固件或摩擦力。 可以将各个组件进行组合。
