RF-/JOINTS Steel - Base della colonna | Risultati

Inizialmente, i progetti dei giunti determinanti sono disposti in gruppi e visualizzati con la geometria di base del giunto nella prima finestra dei risultati. Nelle altre tabelle dei risultati, è possibile vedere tutti i dettagli di progetto fondamentali come la capacità di carico degli ancoraggi, le tensioni nelle saldature e altri.

Le dimensioni, le specifiche dei materiali e le saldature che sono importanti per la costruzione del collegamento sono immediatamente visibili e possono essere stampate. È possibile visualizzare i collegamenti in RF-/JOINTS Steel - Column Base o nel modello RFEM/RSTAB.

Tutti i grafici possono essere inclusi nella relazione di calcolo di RFEM/RSTAB o stampati direttamente. Grazie all'output in scala, è possibile un controllo visivo ottimale già nella fase di progettazione.

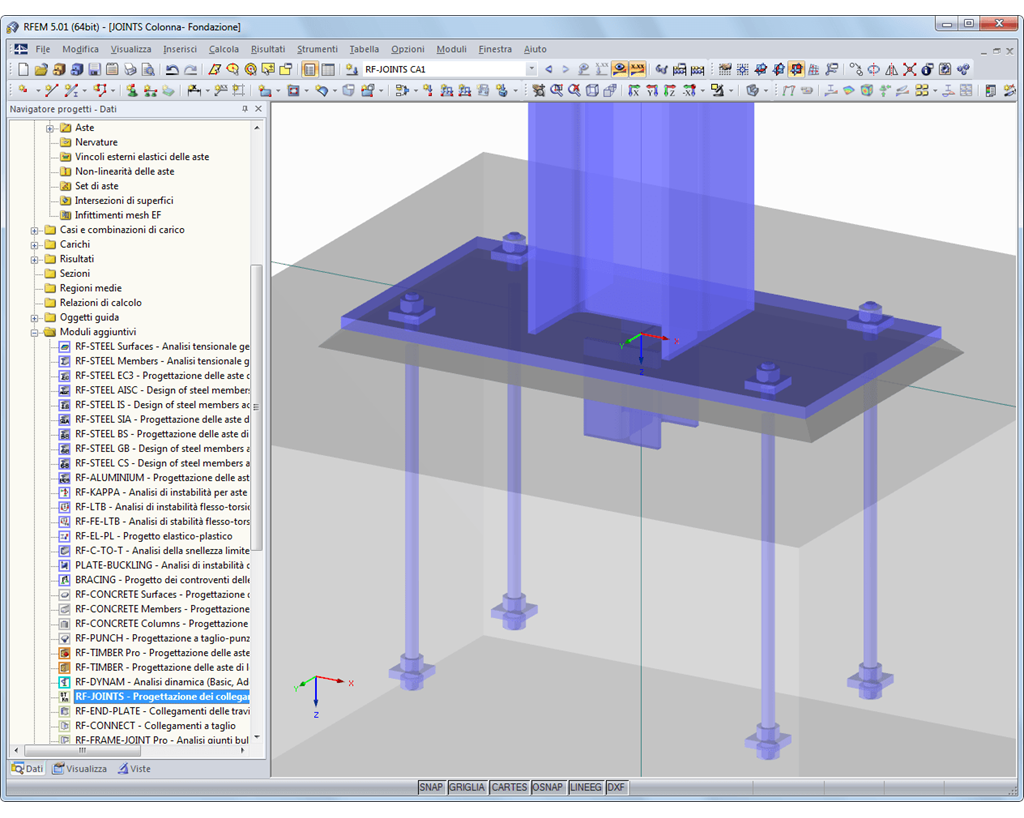

Visualisierung des Fußpunktes in RFEM
