Ignorando automaticamente as partes c/t curvadas para a classificação da secção transversal

Die Klassifizierung von Querschnitten nach EN 1993-1-1 und EN 1993-1-5 kann im Zusatzmodul RF-/STAHL EC3 automatisch durchgeführt werden. Die maximalen c/t Verhältnisse sind in der Norm für gerade Querschnittsteile vorgegeben. Für gekrümmte Querschnittsteile gibt es keine normativen Vorgaben und daher kann die Querschnittsklassifizierung für diese Querschnittsteile nicht durchgeführt werden.

Para poder dimensionar secções com partes de secção curvadas (por exemplo, a partir do SHAPE-THIN), pode ignorar automaticamente as partes de secção curvadas até uma determinada relação c/t definível. Isso faz sentido para pequenos arredondamentos; por exemplo, para partes de secção curvada maiores, a classe da secção deve ser introduzida manualmente e, se necessário, a encurvadura local deve ser verificada manualmente.

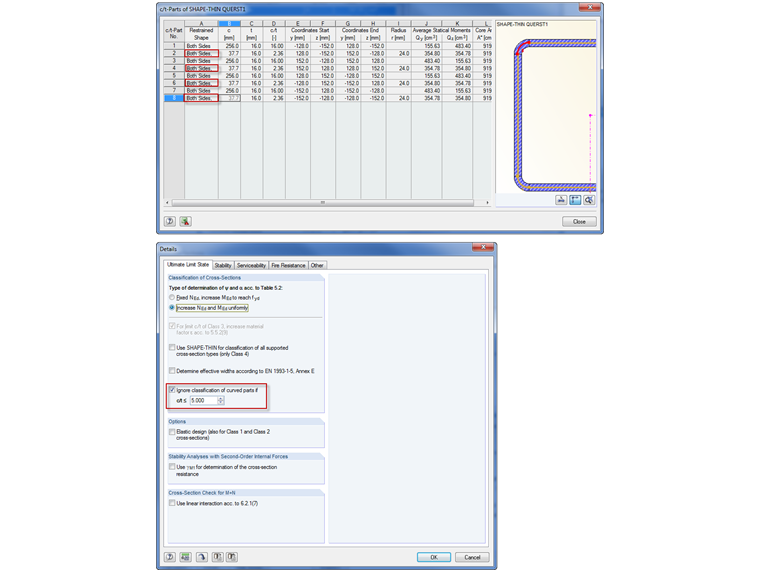

Parte curvada da secção do SHAPE-THIN

Ignorar partes da secção curvada no RF-STEEL EC3

Se uma parte de secção curvada é aproximada através de secções retas no SHAPE ‑ THIN, estas secções são analisadas como partes c/t individuais suportadas em ambos os lados na classificação da secção no RF‑/STEEL EC3.

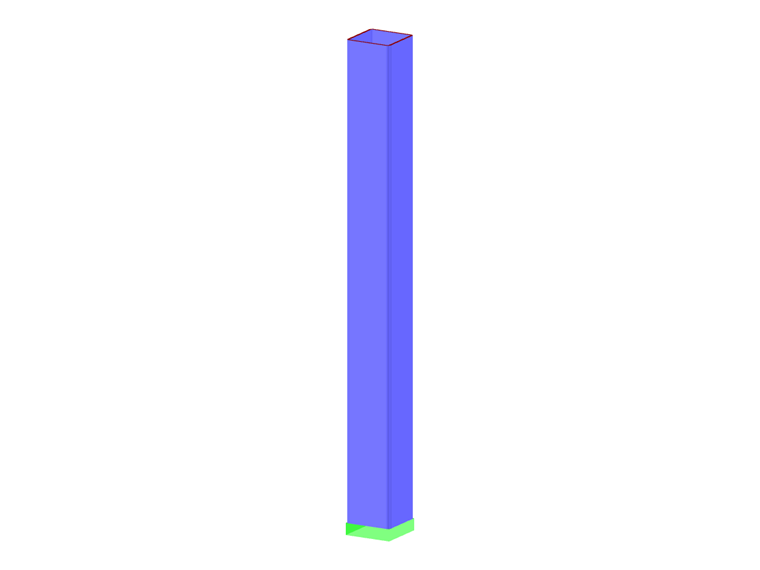

Viga com secção oca SHAPE-THIN
