Ignorer automatiquement les parties c/t courbes lors de la classification des sections
Trucs & Astuces
![[EN] KB 000526 | Ignorer automatiquement les parties c/t courbes lors de la classification des se...](/-/media/Images/netgenium/thumbnails/2/9/6/7/8/2967888/2967888.png?la=fr&mw=280&mlid=B092C0AE56694F75AF2D32980BD147C8&hash=2773D79A91B4907944AAF573FBFD45A91D6D7858)

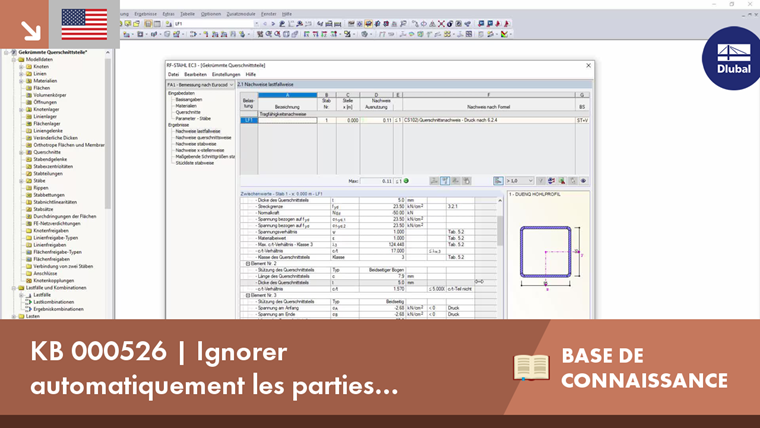

[EN] KB 000526 | Ignorer automatiquement les parties c/t courbes lors de la classification des se...
La classification des sections selon l'EN 1993-1-1 et l'EN 1993-1-5 peut être effectuée automatiquement dans le module additionnel RF-/STEEL EC3. Les rapports c/t maximaux sont indiqués dans la norme pour les parties droites. Il n'y a pas de spécification normative pour les parties courbes et la classification des sections ne peut donc pas être effectuée pour ces parties.

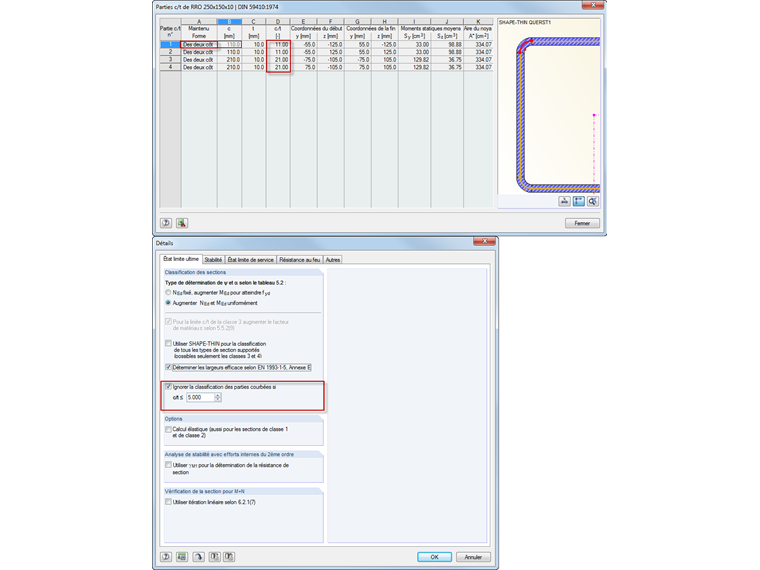

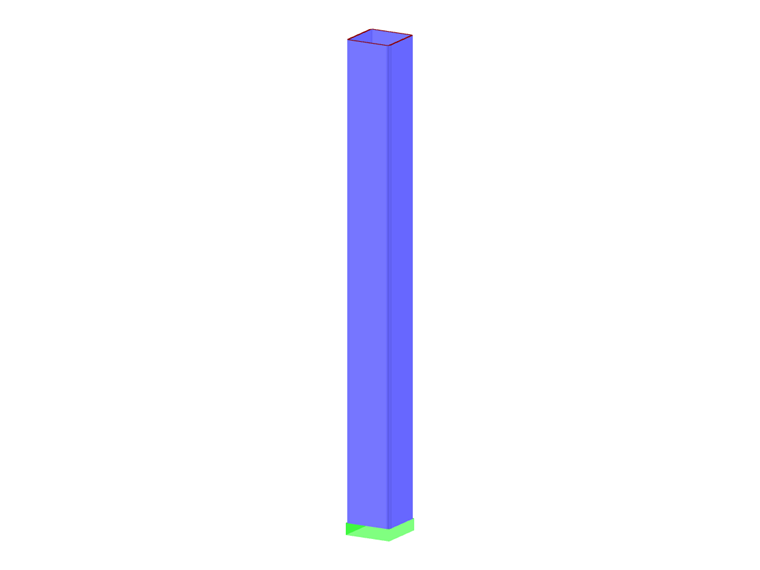

Afin de pouvoir calculer des sections avec des parties courbes, par exemple à partir de SHAPE -THIN, vous pouvez ignorer automatiquement les parties courbes jusqu'à un certain rapport c/t définissable. Cela est utile pour les petits arrondis, par exemple, pour les grandes parties courbes, la classe de section doit être entrée manuellement et, si nécessaire, le flambement local doit être vérifié manuellement.
Si une section courbe est approximée à l'aide de sections droites dans SHAPE-THIN, ces sections sont analysées comme des parties c/t individuelles supportées des deux côtés dans la classification des sections dans RF-/STEEL EC3.
Auteur
Dipl.-Ing. Oliver Müller
Ingénierie produit et assistance clientèle
M. Müller est responsable du développement des modules additionnels pour les structures en acier et fournit une assistance technique à ses clients.
