Ignorar automáticamente las partes curvas c/t para la clasificación de la sección

Die Klassifizierung von Querschnitten nach EN 1993-1-1 und EN 1993-1-5 kann im Zusatzmodul RF-/STAHL EC3 automatisch durchgeführt werden. Die maximalen c/t Verhältnisse sind in der Norm für gerade Querschnittsteile vorgegeben. Für gekrümmte Querschnittsteile gibt es keine normativen Vorgaben und daher kann die Querschnittsklassifizierung für diese Querschnittsteile nicht durchgeführt werden.

Para poder calcular secciones con partes curvadas (por ejemplo, desde SHAPE-THIN), puede ignorar automáticamente las partes curvas hasta una determinada relación c/t. Esto tiene sentido para pequeños redondeos; por ejemplo, para partes de sección curva más grandes, la clase de sección se debe introducir manualmente y, si es necesario, se debe comprobar el pandeo local manualmente.

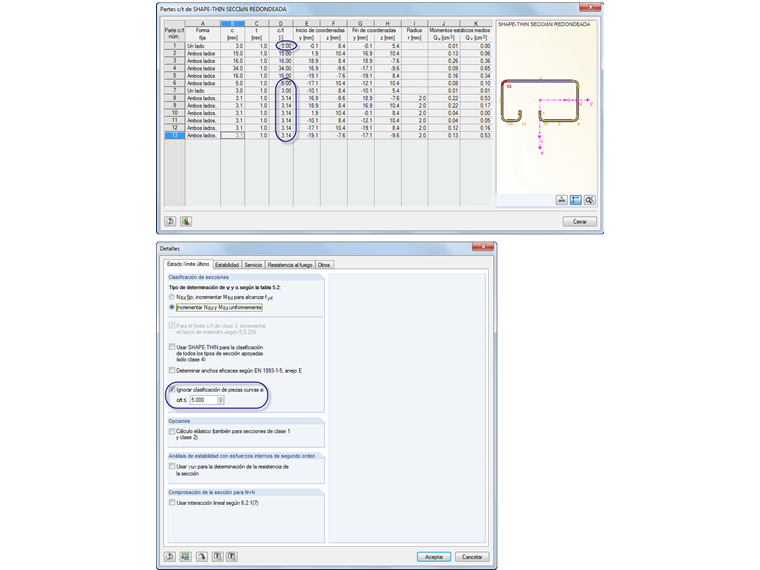

Parte de la sección curva de la sección SHAPE-THIN

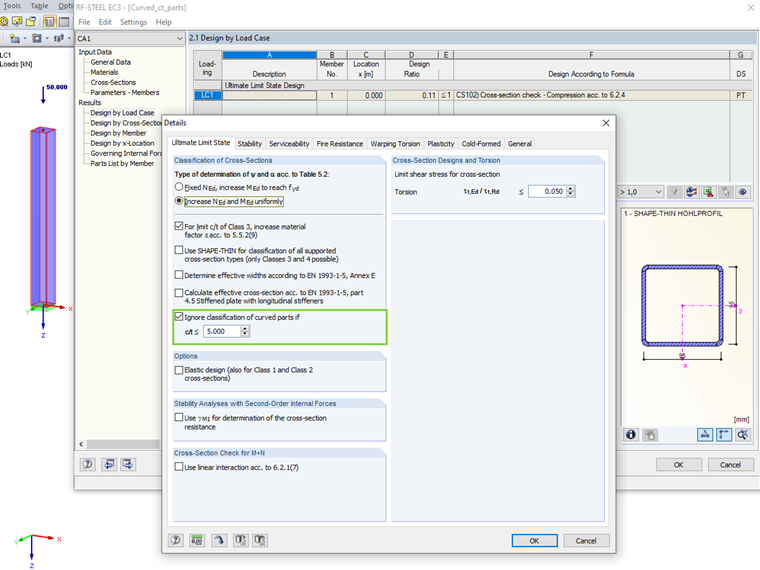

Ignorar piezas de sección curva en RF-STEEL EC3

Si una parte de la sección curva se aproxima por medio de secciones rectas en SHAPE-THIN, estas secciones se analizan como partes c/t individuales apoyadas en ambos lados en la clasificación de la sección en RF-/STEEL EC3.

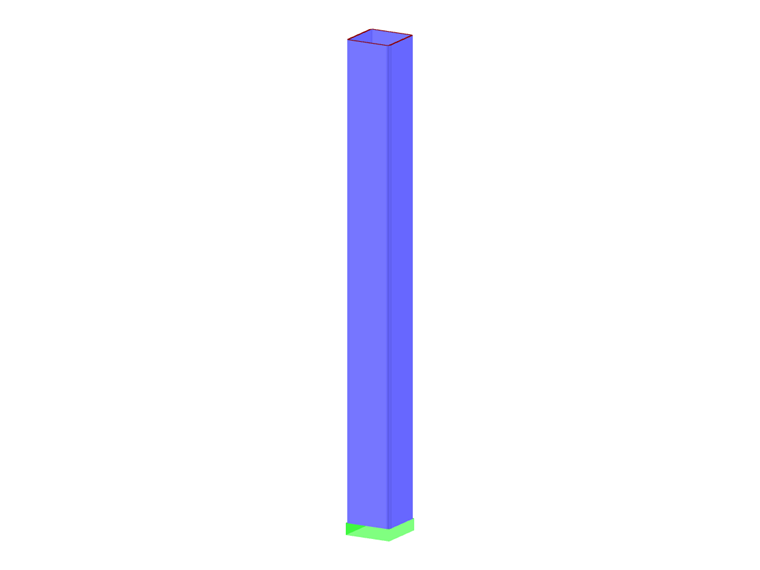

Viga con sección hueca SHAPE-THIN
