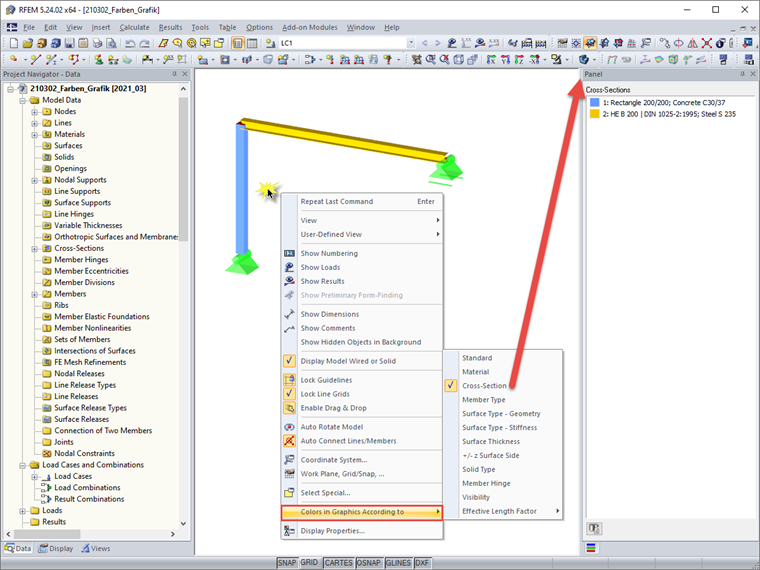

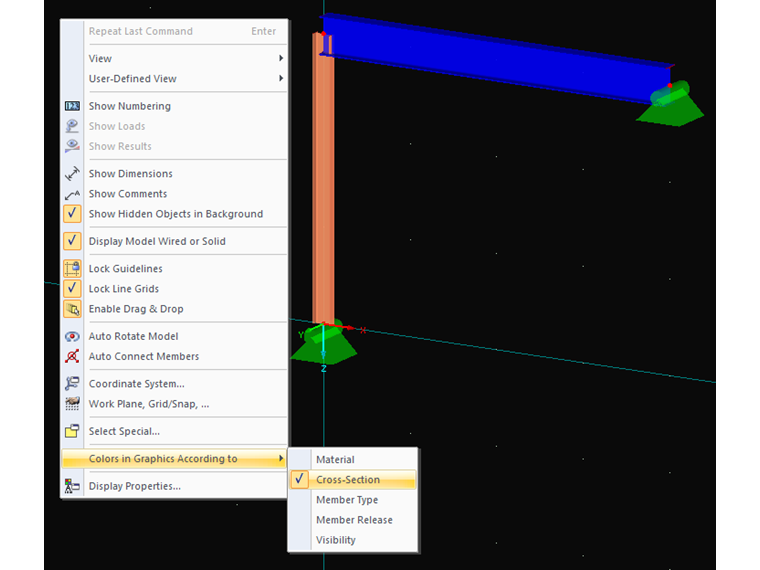

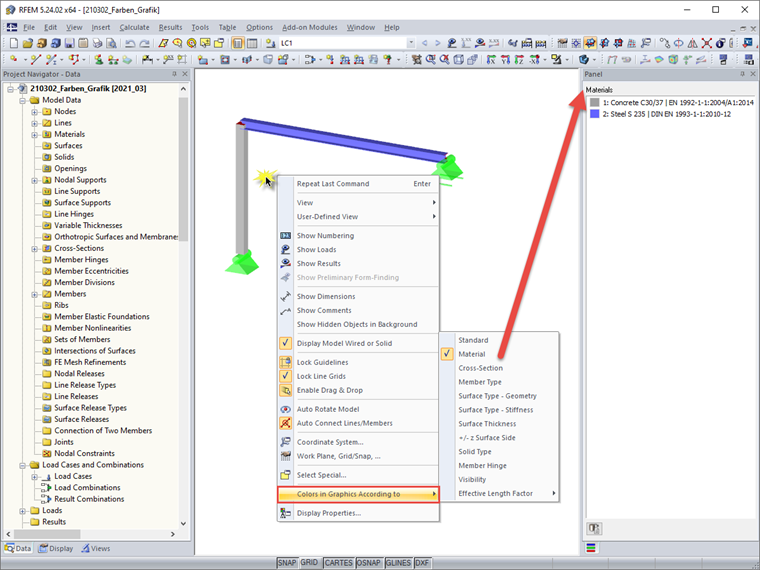

Organização de cores no gráfico

Com o módulo Dimensionamento de madeira, é possível o dimensionamento de pilares de madeira de acordo com a norma ASD 2018 NDS. O cálculo com precisão da capacidade de compressão e dos fatores de ajuste de barras de madeira é importante para as considerações de segurança e dimensionamento. O seguinte artigo verificará a resistência à encurvadura crítica máxima calculada pelo módulo Timber Design utilizando equações analíticas passo a passo de acordo com a norma NDS 2018, incluindo os fatores de ajuste de compressão, o valor de cálculo ajustado e a relação de dimensionamento final.

A maioria das secções laminadas disponíveis no RFEM e no RSTAB também podem ter parâmetros definidos pelo utilizador. Para fazer isso, selecione a secção a ser modificada na biblioteca de secções e clique no botão [Entrada paramétrica ...].

Neste artigo, procedeu-se à verificação de uma secção madeira com as dimensões 2x4 (38,1 mm x 88,9 mm) sujeita a flexão biaxial e compressão axial combinadas utilizando o módulo adicional RF-/TIMBER AWC. As propriedades da viga-pilar e o seu carregamento baseiam -se no exemplo E1.8 dos Exemplos de dimensionamento de madeira estrutural AWC 2015/2018.

Com a opção de visualização Modo de voo da câmara, pode voar através da sua estrutura do RFEM ou do RSTAB. A direção e a velocidade do voo podem ser controladas com o seu teclado. Além disso, pode guardar o voo através da sua estrutura em formato de vídeo.

A interface direta com o Revit permite a atualização do modelo do Revit de forma análoga às alterações efetuadas no RFEM ou no RSTAB. Dependendo da modificação, os objetos do Revit podem ter de ser regenerados (eliminação do objeto e subsequente regeneração). A regeneração é realizada com base no modelo do RFEM/RSTAB.

Se pretende evitar esta regeneração, active a caixa de selecção 'Atualizar apenas materiais, espessuras e secções'. Neste caso, apenas as propriedades dos objetos são ajustadas. No entanto, as alterações que não sejam relacionadas com materiais, espessuras de superfície e secções são suprimidas neste caso.

A proposta de armadura RF-/CONCRETE Members pode ser exportada para o Revit. Atualmente são suportadas secções retangulares e circulares.

Os varões de armadura podem ser modificados posteriormente no Revit.
