Criação de secções com recurso a um modelo DXF

Neste artigo, mostramos como criar secções utilizando ficheiros DXF.

No RSECTION, é possível importar geometrias de secções que estão disponíveis como disposições de contornos ou centros de gravidade no formato DXF e utilizá-las como base para a modelação.

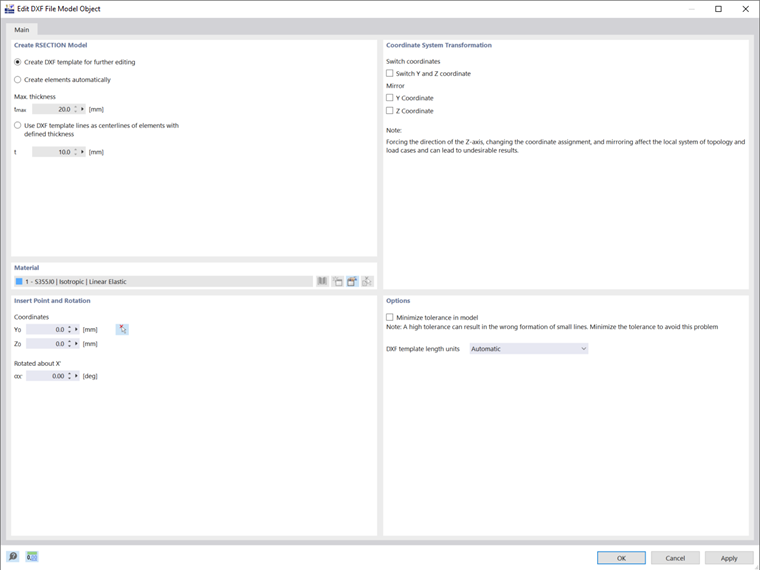

Inicie a importação através do menu Ficheiro em Importar → DXF. Após selecionar o ficheiro DXF a ser importado, é necessário especificar outras configurações na caixa de diálogo de importação (Figura 1).

Pode introduzir o ponto de inserção manualmente ou defini-lo graficamente na janela de trabalho através do botão Selecione individualmente . Opcionalmente, também é possível rodar o modelo DXF. Um ângulo α positivo roda o modelo no sentido horário.

Também é possível transformar as coordenadas. Pode trocar as coordenadas Y e Z, mas também pode refleti-las.

Existem três opções para criar a secção:

  • criar um modelo DXF para posterior edição
  • Criar elementos automaticamente
  • Utilizar linhas do modelo DXF como linhas médias de elementos com espessura definida

As duas últimas funções irão gerar elementos incluindo partes relacionadas. Na lista de materiais já criados, pode selecionar um material, editá-lo ou definir um novo.

criar um modelo DXF para posterior edição

As linhas no ficheiro DXF são importadas como linhas, pelo que podem ajudar na modelação posterior.

Esta função é útil para secções maciças para as quais apenas é necessário criar partes mas não elementos.

Além disso, a função também pode ser utilizada para secções complexas para as quais pretende criar apenas elementos para as partes de secção determinantes. A Figura 02 mostra uma secção onde apenas as almas estão sujeitas a encurvadura. Basta criar elementos apenas para as almas e os banzos. Os elementos dos banzos são necessários para o apoio correto dos subpainéis.

Criar elementos automaticamente

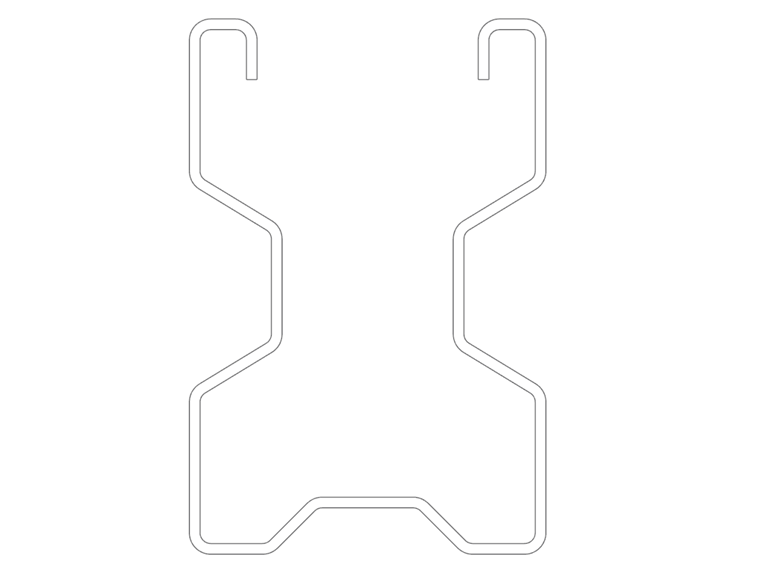

A criação automática de elementos é recomendada se as linhas de contorno da secção estiverem disponíveis num ficheiro DXF (Figura 03). O RSECTION determina as linhas centrais entre linhas paralelas e depois cria os elementos incluindo as partes relacionadas entre as interseções. Só são gerados elementos que não excedam a espessura' não excedem a espessura máxima definida.

Utilizar linhas do modelo DXF como linhas médias de elementos com espessura definida

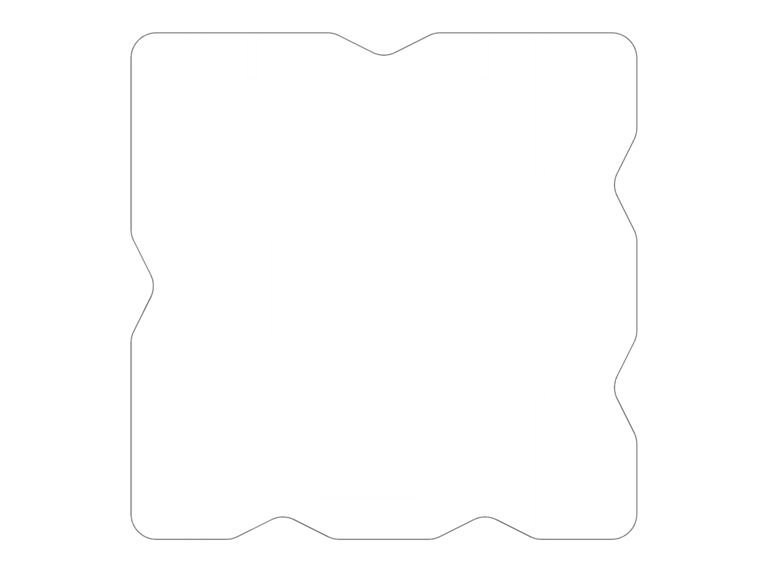

Se a geometria da secção estiver disponível como um modelo de linha central (Figura 04), poderá considerar as linhas do modelo DXF como as linhas centrais dos elementos. A espessura definida no campo 't' é atribuída a todos os elementos.

Camada de fundo

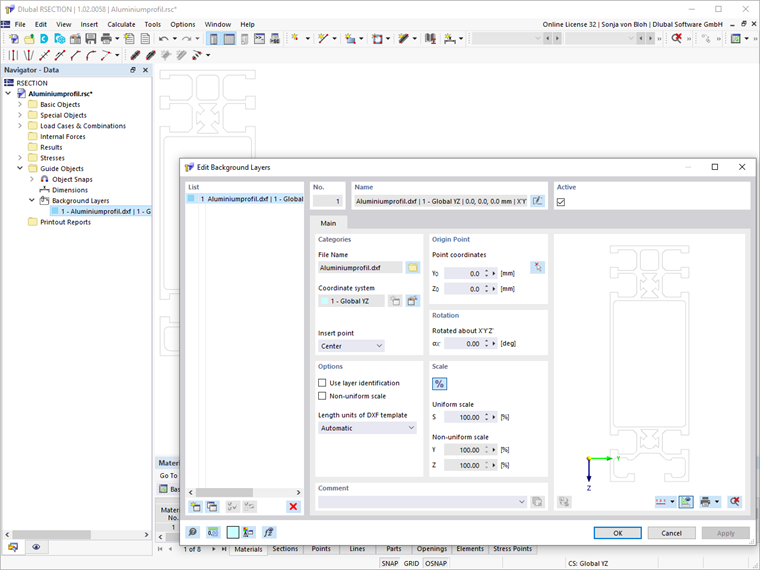

Pode utilizar um ficheiro DXF como camada de fundo (Figura 5) para a introdução dos objetos. Para inserir uma camada de fundo, utilize o item Objetos auxiliares → Camadas de fundo no menu Inserir.

Contrariamente à importação DXF, onde é criado um novo ficheiro, a camada de fundo é inserida no ficheiro atual.

Ao importar o ficheiro como uma camada de fundo, não são gerados pontos nem linhas; em vez disso, a camada de fundo serve como grelha de ajuste para ajudar em modelação adicional.

Editar com ferramentas de modelar

Com as ferramentas de modelação, é possível pós-processar os objetos gerados e adicionar objetos em falta.

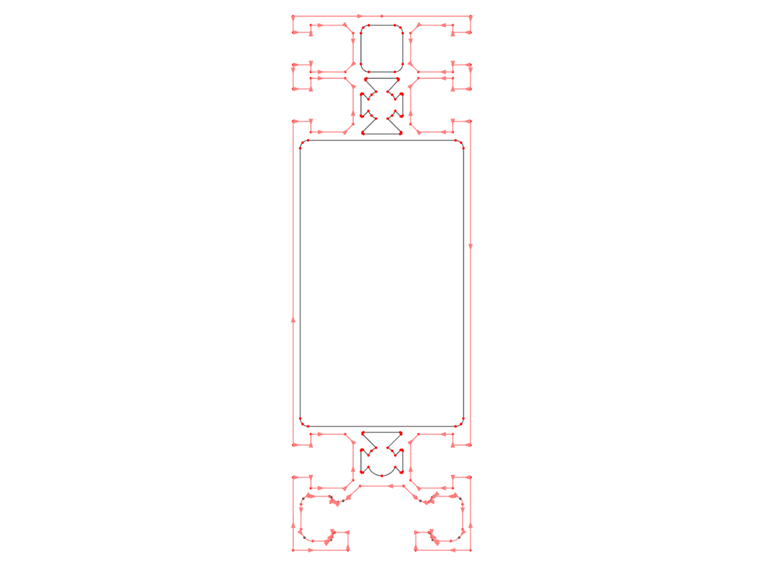

Para introduzir uma parte, pode utilizar a função 'Selecionar contorno'. O RSECTION reconhece a parte automaticamente assim que forem definidos um número suficiente de linhas de contorno (Figura 6).

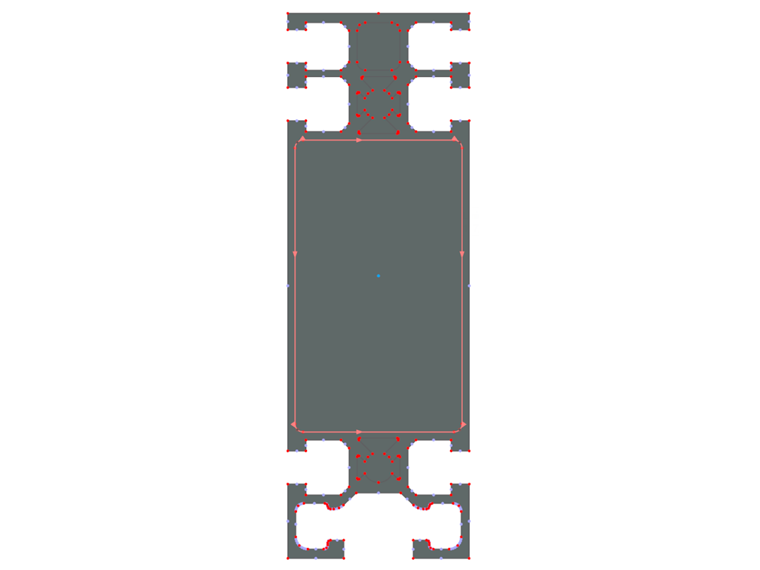

Da mesma forma, pode definir as aberturas utilizando a função 'Selecionar contorno' (Figura 07).

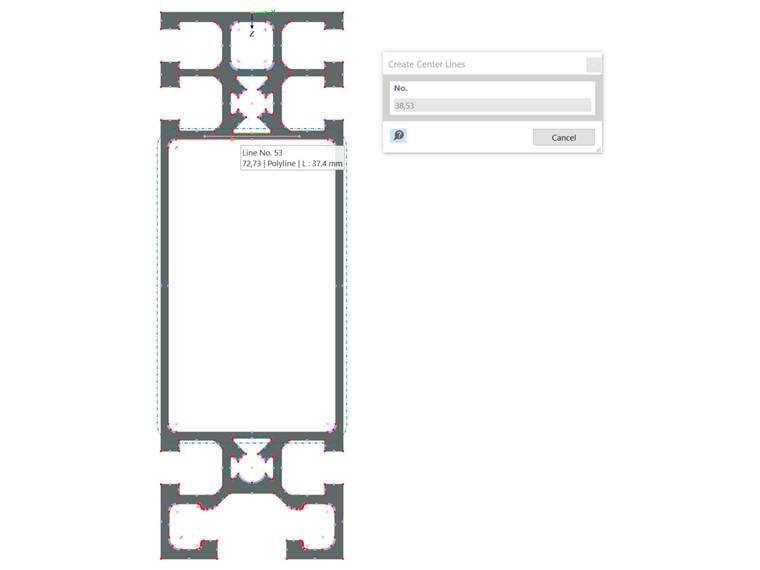

Utilização das funções 'Definir linhas centrais' e 'Definir linhas centrais| Pode criar linhas centrais entre duas linhas utilizando a opção Eixo angular ' no menu Ferramentas. Para criar as linhas, clique nas duas linhas, uma após a outra (Figura 08).

Se não houver ponto de intersecção entre as linhas centrais, é possível prolongar as linhas centrais. No menu Ferramentas , pode utilizar as funções 'Aumentar ou cortar linhas', ou 'Criar canto inclinado', ou 'Criar canto arredondado' (Figura 09).

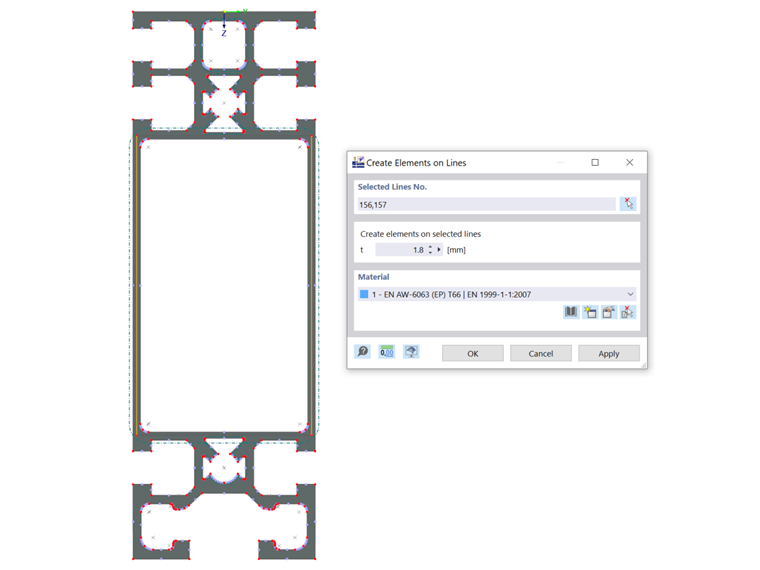

Em seguida, pode definir os elementos nas linhas centrais utilizando a função 'Criar elementos nas linhas'. Especifique a espessura real do elemento e selecione as linhas (Figura 10).

A modelação de secções com base em ficheiros DXF é demonstrada no vídeo que pode ser encontrado no canto superior esquerdo deste artigo.
