No SHAPE‑THIN, pretendo ligar uma parte da secção livre através de um elemento nulo ao resto da secção. Grafisch ist das ohne Probleme möglich. Bei der Berechnung verlangt DUENQ dann aber die Angabe einer Dicke t* zur Schubberechnung.

Q: No SHAPE‑THIN, pretendo ligar uma parte da secção livre através de um elemento nulo ao resto da secção. Grafisch ist das ohne Probleme möglich. Bei der Berechnung verlangt DUENQ dann aber die Angabe einer Dicke t* zur Schubberechnung.

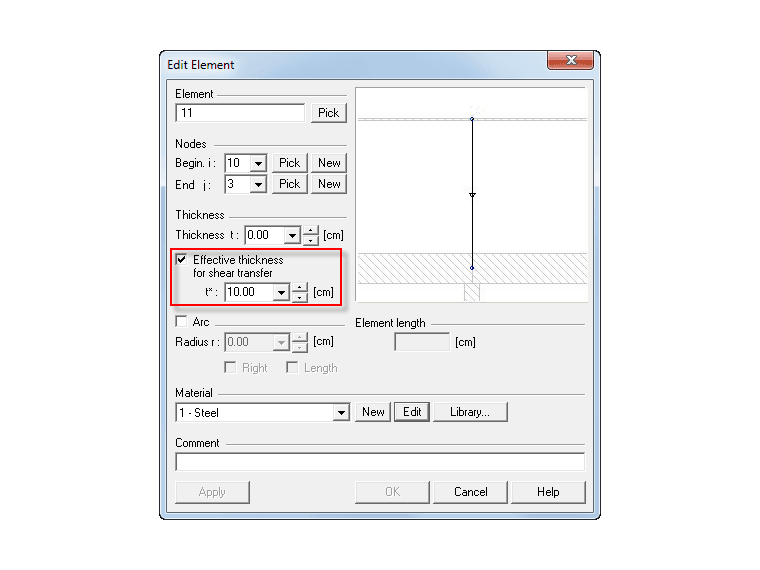

No capítulo 7.2.1 do manual do SHAPE‑THIN, pode encontrar as fórmulas para as áreas de corte e para o momento de inércia de Bredt'. Dort steht die Elementdicke t* im Nenner, sodass die Division durch Null ein Problem wäre. Bei "freien" Nullelementen muss daher eine Ersatzdicke benutzerdefiniert festgelegt werden, z. B. die Dicke eines der anschließenden Elemente.Selektieren Sie das Nullelement und setzen im Dialog "Element bearbeiten" einen Haken für "Effektive Dicke für Schubübertragung". Dann wird das Eingabefeld t* zugänglich. Anschließend ist die Berechnung möglich.

Question

No SHAPE‑THIN, pretendo ligar uma parte da sec&#231;&#227;o livre atrav&#233;s de um elemento nulo ao resto da sec&#231;&#227;o. Grafisch ist das ohne Probleme m&#246;glich. Bei der Berechnung verlangt DUENQ dann aber die Angabe einer Dicke t* zur Schubberechnung.

Accepted Answer

No cap&#237;tulo 7.2.1 do manual do SHAPE‑THIN, pode encontrar as f&#243;rmulas para as &#225;reas de corte e para o momento de in&#233;rcia de Bredt'. Dort steht die Elementdicke t* im Nenner, sodass die Division durch Null ein Problem w&#228;re. Bei "freien" Nullelementen muss daher eine Ersatzdicke benutzerdefiniert festgelegt werden, z. B. die Dicke eines der anschlie&#223;enden Elemente.Selektieren Sie das Nullelement und setzen im Dialog "Element bearbeiten" einen Haken f&#252;r "Effektive Dicke f&#252;r Schub&#252;bertragung". Dann wird das Eingabefeld t* zug&#228;nglich. Anschlie&#223;end ist die Berechnung m&#246;glich.
