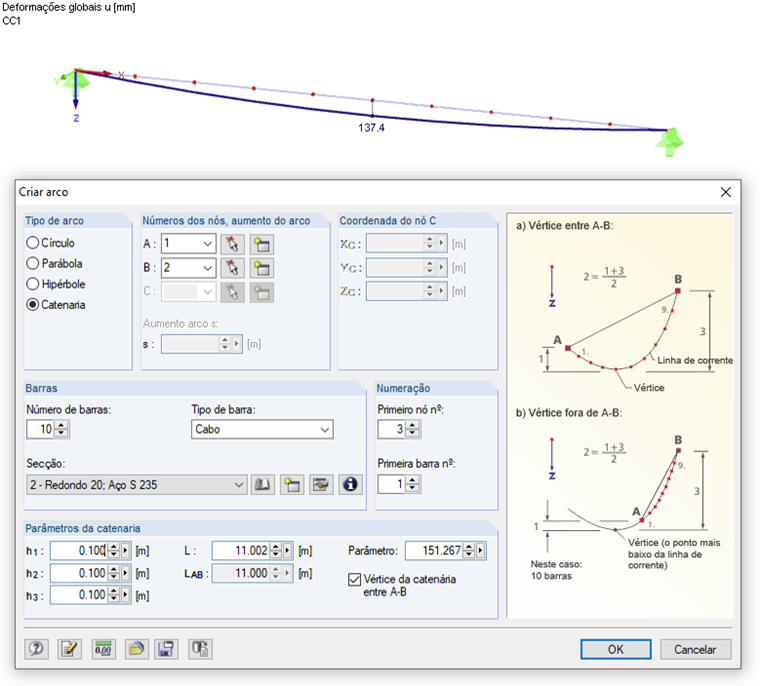

Sim, isso é possível. Os cabos absorvem apenas as forças de tração. Isso permite o cálculo de cadeias de cabos tendo em consideração as forças longitudinais e transversais. Para isso, é necessário definir o cabo completo como uma cadeia de cabos constituída por diversas barras de cabos. É possível criar rapidamente catenárias utilizando o menu "Ferramentas → Gerar modelo → Arco". Quanto mais a forma inicial da catenária corresponder à cadeia de cabos real, mais estável e rápido será o processamento do cálculo.
É recomendável aplicar pré-esforço às barras de cabos. Desta forma, são evitadas as forças de compressão que levariam à rotura. Os cabos também só devem ser utilizados se as deformações contribuírem significativamente para as alterações dos esforços internos, isto é, se existir a possibilidade de ocorrerem grandes deformações. Para contraventamentos simples e retos, como, por exemplo, uma cobertura em consola, as barras de tração são perfeitamente suficientes.
Quando avalia as deformações das barras de cabos, defina o fator de escala no painel de controlo para "1" de forma que os efeitos de aperto sejam representados realisticamente.
A Teoria de terceira ordem, também denominada "Teoria dos cabos" ou "Análise de grandes deformações", tem em consideração as forças longitudinais e transversais na análise das forças de corte. Na análise, a matriz de rigidez é criada para o sistema deformado após cada passo de iteração.
As cargas de barra definidas como locais são atualmente tratadas de forma que a direção da carga seja a mesma do sistema não deformado. Todos os esforços internos são transformados nos sistemas de eixos da barra deformados. As barras do tipo "Cabo" são sempre calculadas de acordo com a teoria de terceira ordem. As restantes barras são tratadas de acordo com o método de análise selecionado.
