Je možné pomocí programu RSTAB počítat tak lanové konstrukce?

Odpověď

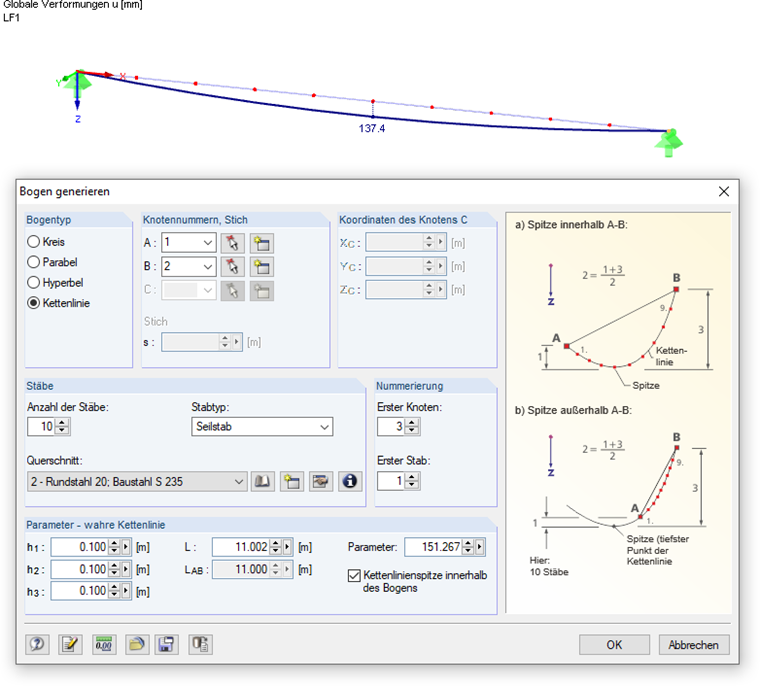

Ano. Lana jsou namáhána pouze tahem. Lze tak vypočítat lanové řetězce se zohledněním podélných a příčných sil. K tomu je nezbytné definovat celé lano jako řetězec složený z několika prutů typu "Lano". Řetězovky je možné rychle vytvořit pomocí nabídky "Nástroje → Generovat model - pruty → Obecný oblouk". Čím přesněji odpovídá výchozí tvar řetězce skutečnému lanu, tím je výpočet stabilnější a rychlejší.

Lanové pruty doporučujeme předepnout. Tím se zabrání tlakovým silám, které by vedly k neúčinnosti. Lana by se měla používat pouze tehdy, pokud se deformace významně podílejí na změnách vnitřních sil, tzn. pokud se mohou vyskytnout velké deformace. V případě jednoduchého přímočarého ukotvení, jako je například přečnívající střecha, postačují tahové pruty.

Při vyhodnocování tvaru deformace prutů typu "Lano" by měl být faktor zvětšení v řídicím panelu nastaven na hodnotu "1", aby napínací účinky byly realistické.

Teorie 3. řádu, nazývaná také "teorie lan" nebo "analýza velkých deformací", zohledňuje při analýze vnitřních sil podélné a příčné síly. Při analýze se po každém iteračním kroku vytvoří matice tuhosti pro přetvořenou konstrukci.

Lokálně definovaná zatížení na prutech jsou nyní zpracována tak, aby směr zatížení zůstal zachován jako u nedeformovaných konstrukcí. Všechny vnitřní síly se transformují na přetvořené osové systémy prutů. Pruty typu 'Lano' se vždy počítají podle teorie 3. řádu. U ostatních prutů se postupuje podle vybrané teorie výpočtu.

Klíčová slova

Lano Teorie lan Lanový řetěz Teorie III. řádu Deformace Předpětí Lanová konstrukce
