Tamanho e tipo de letra na relação de dimensionamento gráfico

Como é que posso alterar o tamanho e o tipo de letra das relações de dimensionamento dos resultados do módulo no RFEM e no RSTAB?

Resposta:

A representação da relação gráfica do dimensionamento dos resultados do módulo no RFEM e no RSTAB é a mesma que para as forças internas positivas. Diese können Sie in den Anzeigeeigenschaften (Optionen → Anzeigeeigenschaften → Bearbeiten) verändern. Unter der Kategorie Ergebnisse → Stäbe → Schnittgrößen können wie im Bild dargestellt die gewünschten Einstellungen vorgenommen werden.

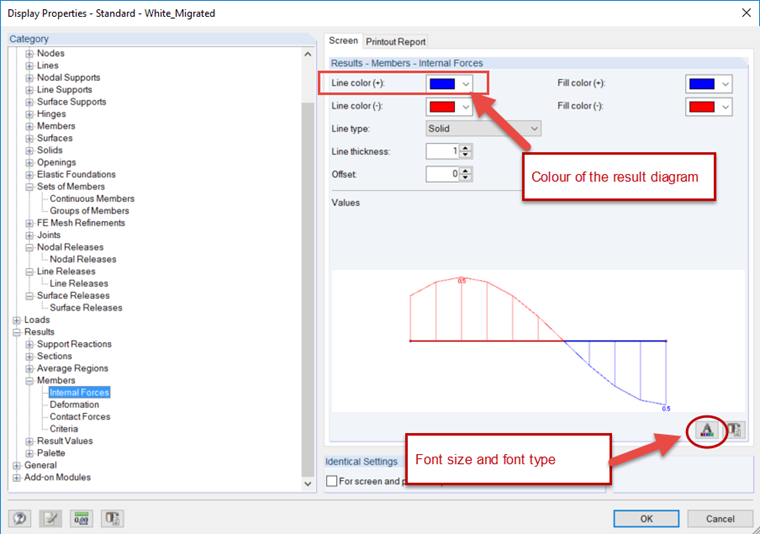

Propriedades de visualização para a relação de dimensionamento
Propriedades de visualização para a relação de dimensionamento
