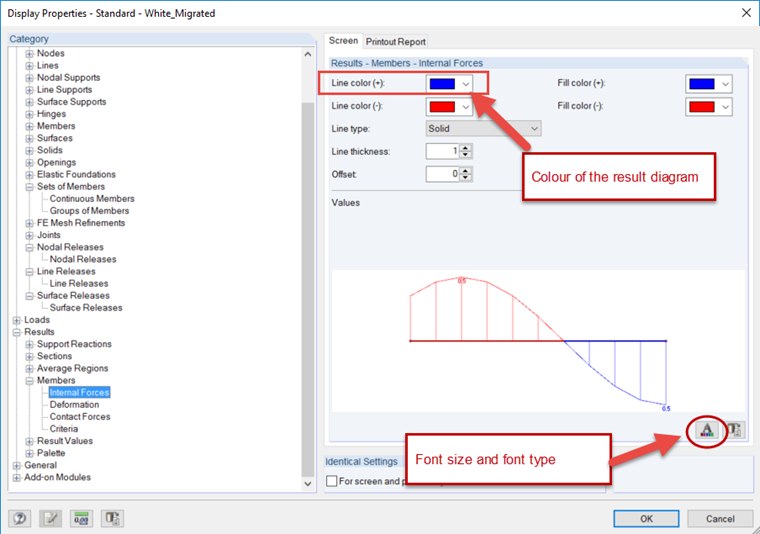

Zobrazení grafického využití výsledků modulu v programu RSTAB a RFEM je stejné jako v případě kladných vnitřních sil. Toto můžete změnit v nastavení zobrazení (Nastavení → Nastavení zobrazení → Upravit). V kategorii Výsledky → Pruty → Vnitřní síly lze provést požadovaná nastavení podle obrázku.
Funkce programu
Funkce programu
Modely RFEM a RSTAB lze uložit jako 3D modely glTF (formáty *.glb a *.glTF). Následně si je lze celé podrobně a trojrozměrně prohlédnout v 3D prohlížeči Google nebo Babylon. S VR brýlemi, jako například Oculus, lze dokonce konstrukcí 'procházet'.
3D modely glTF lze pomocí JavaScriptu podle tohoto návodu zařadit na vlastní webové stránky (podobně jako modely ke stažení na Dlubal webových stránkách).
Režim zobrazení Průletový mód kamery umožňuje průlet modelem konstrukce v RFEMu nebo RSTABu. Směr a rychlost letu lze ovládat pomocí klávesnice. Průlet modelem konstrukce lze dále uložit jako video.
Přímé rozhraní k aplikaci Revit umožňuje aktualizovat model Revit v souladu se změnami v programu RFEM nebo RSTAB. V závislosti na provedených úpravách se musí objekty Revit případně znovu vygenerovat (smazat a následně opět generovat). Při tomto novém generování se vychází z modelu RFEM nebo RSTAB.
Pokud se chcete tomuto přegenerování vyhnout, zaškrtněte políčko 'Aktualizovat pouze materiály, tloušťky a průřezy'. V takovém případě se upraví pouze tyto vlastnosti objektů. Změny, které se netýkají materiálu, tloušťky ploch nebo průřezu, se ovšem nezohlední.
Rozvržení výztuže z modulu RF-/CONCRETE Members je možné exportovat do programu Revit. V tuto chvíli je možné vyztužovat obdélníkové a kruhové průřezy.
Výztužné pruty lze dodatečně upravovat v programu Revit.
