Pergunta

Como é que introduzo uma placa superior numa ligação de pórtico para a análise de estabilidade de uma viga de pórtico no STEEL EC3?

Resposta:

Pode, por exemplo, calcular uma mola de urdidura no método geral para considerar o pilar de ligação ou a placa de extremidade (ver imagem).

Os seguintes tipos de reforço de empenamento estão disponíveis na caixa de diálogo "Editar mola de empenamento":

Placa de extremidade
secção em U
Ângulo
Pilar ligado
Parte em consola

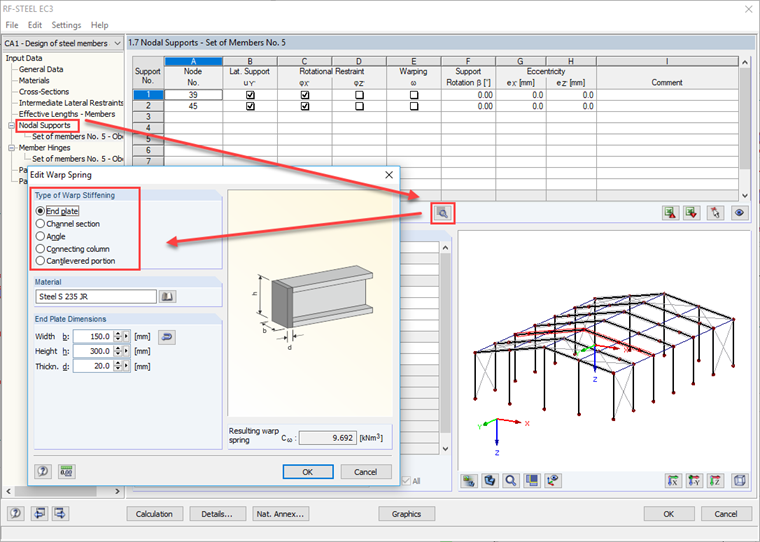

Definição da mola de urdidura
