Desvios de deformações entre CC e CO

Ao apresentar as deformações do CC1, o máximo é de 10 mm. Schaut man sich danach die Verformungen der LK1 an (definiert als 1.0 * LF1), ergibt sich eine größere Verformung. Qual é a razão para isso?


Resposta:

Por defeito, as combinações de carga são calculadas de acordo com a análise de segunda ordem e os casos de carga de acordo com a análise geométrica linear. Es ist möglich, dass bei der Berechnung nach Theorie 2. Ordnung auch die Steifigkeit mit einem normabhängigen Teilsicherheitsbeiwert abgemindert wird, was sich entsprechend auf die Verformungen auswirkt.

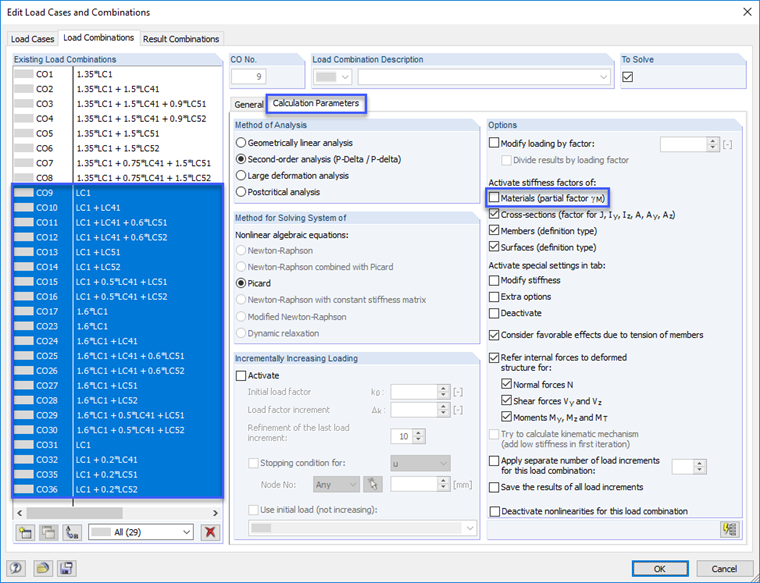

Um gleiche Ergebnisse im Lastfall und in der Lastfallkombination zu erhalten, müsste man für diesen Fall u. a. die Berücksichtigung der Steifigkeitsbeiwerte einheitlich regeln (siehe Bild).


Autor

O Eng. Baumgärtel presta apoio a clientes da Dlubal Software.
