Pergunta

Tenho um painel sandwich e gostaria de o utilizar para a estabilização estrutural de uma viga. No entanto, só é possível selecionar folhas trapezoidais ou madres. O que devo fazer?

Resposta:

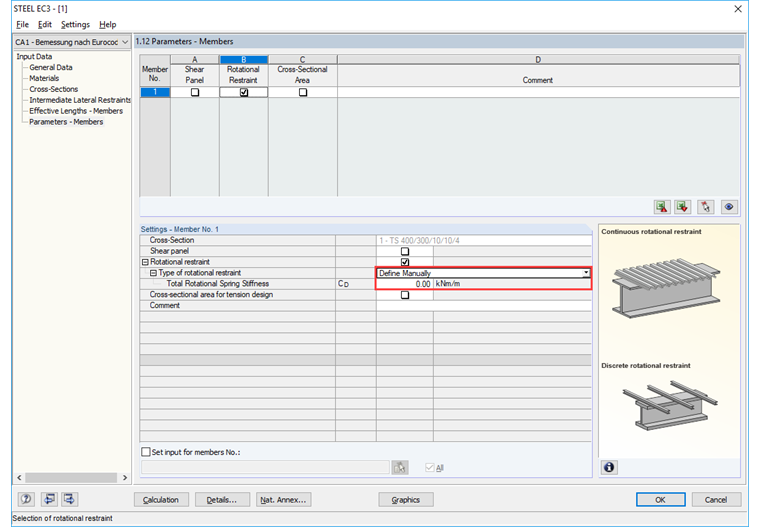

A restrição rotacional pode ser calculada manualmente ou através de um programa. Em seguida, introduza o valor resultante na tabela "Configurações" como rigidez C_D (ver imagem). Para isso, defina o tipo de restrição rotacional para "Definir manualmente".

Definição manual da restrição à rotação
