No RFEM, é possível apresentar informação adicional sobre a distribuição dos resultados dos apoios em linha no navegador Mostrar. Wie sind diese Werte zu interpretieren?

Q: No RFEM, é possível apresentar informação adicional sobre a distribuição dos resultados dos apoios em linha no navegador Mostrar. Wie sind diese Werte zu interpretieren?

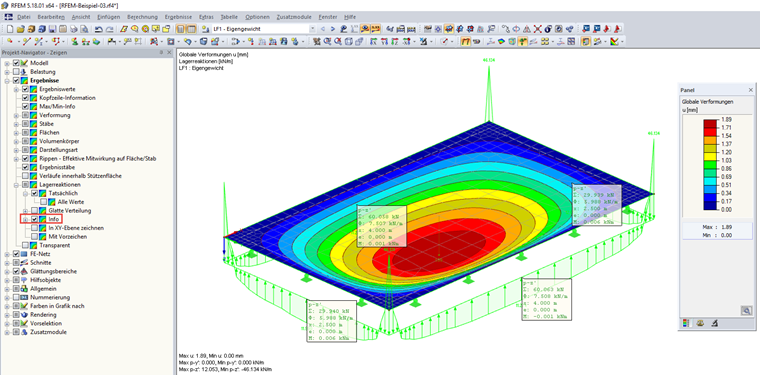

A informação adicional está disponível na janela de trabalho para cada apoio em linha. Diese sind wie folgt zu interpretieren: 𝛴 Summe als resultierende Kraft 𝛷 Durchschnittswert x Abstand des Linienmittelpunkts vom Linienanfang e Exzentrizität der Resultierenden bezogen auf den Linienmittelpunkt M Moment aus Exzentrizität der Resultierenden

Question

No RFEM, &#233; poss&#237;vel apresentar informa&#231;&#227;o adicional sobre a distribui&#231;&#227;o dos resultados dos apoios em linha no navegador Mostrar. Wie sind diese Werte zu interpretieren?

Accepted Answer

A informa&#231;&#227;o adicional est&#225; dispon&#237;vel na janela de trabalho para cada apoio em linha. Diese sind wie folgt zu interpretieren:                &#120564;        Summe als resultierende Kraft                &#120567;        Durchschnittswert                x        Abstand des Linienmittelpunkts vom Linienanfang                e        Exzentrizit&#228;t der Resultierenden bezogen auf den Linienmittelpunkt                M        Moment aus Exzentrizit&#228;t der Resultierenden

𝛴	Summe als resultierende Kraft
𝛷	Durchschnittswert
x	Abstand des Linienmittelpunkts vom Linienanfang
e	Exzentrizität der Resultierenden bezogen auf den Linienmittelpunkt
M	Moment aus Exzentrizität der Resultierenden

Interpretação dos resultados do apoio de linha

No RFEM, é possível apresentar informação adicional sobre a distribuição dos resultados dos apoios em linha no navegador Mostrar. Wie sind diese Werte zu interpretieren?
