In RFEM, è possibile visualizzare informazioni aggiuntive sulla distribuzione dei risultati dei vincoli esterni delle linee nel navigatore Visualizza. Wie sind diese Werte zu interpretieren?

Question

In RFEM, &#232; possibile visualizzare informazioni aggiuntive sulla distribuzione dei risultati dei vincoli esterni delle linee nel navigatore Visualizza. Wie sind diese Werte zu interpretieren?

Accepted Answer

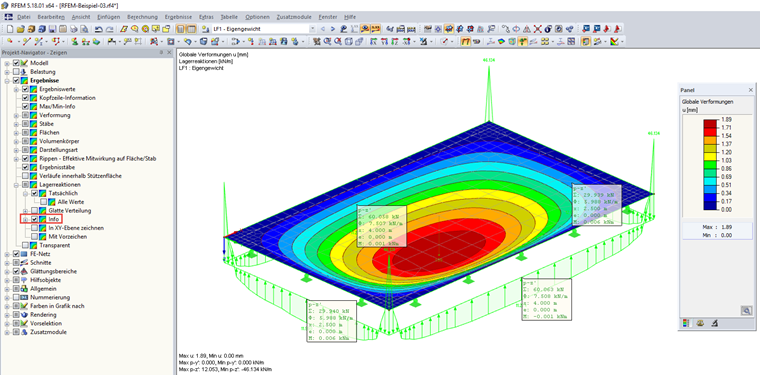

Le informazioni aggiuntive sono disponibili nella finestra di lavoro per ogni vincolo esterno della linea. Diese sind wie folgt zu interpretieren:                &#120564;        Summe als resultierende Kraft                &#120567;        Durchschnittswert                x        Abstand des Linienmittelpunkts vom Linienanfang                e        Exzentrizit&#228;t der Resultierenden bezogen auf den Linienmittelpunkt                M        Moment aus Exzentrizit&#228;t der Resultierenden

𝛴	Summe als resultierende Kraft
𝛷	Durchschnittswert
x	Abstand des Linienmittelpunkts vom Linienanfang
e	Exzentrizität der Resultierenden bezogen auf den Linienmittelpunkt
M	Moment aus Exzentrizität der Resultierenden

Interpretazione dei risultati del vincolo esterno della linea
