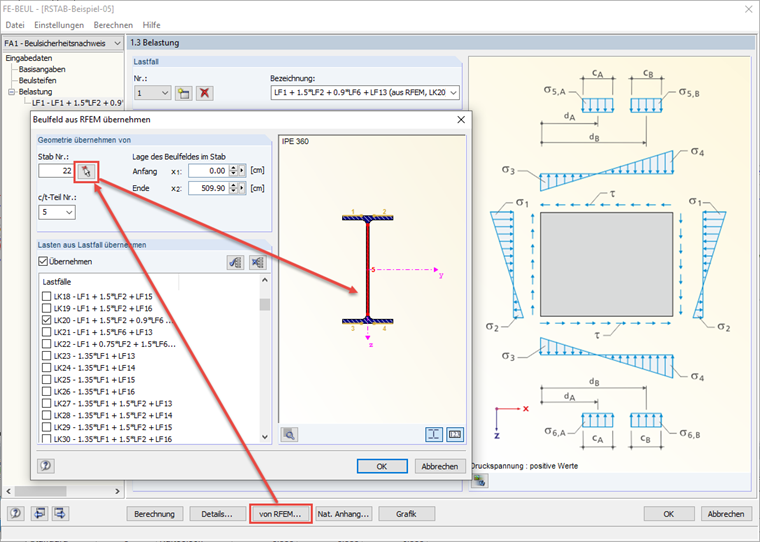

Isso é possível: Se não abrir o módulo adicional PLATE-BUCKLING como um programa autónomo, mas através do RFEM 5 ou do RSTAB 8, pode importar os painéis de encurvadura (partes c/t de uma secção de barra) da geometria da barra troca de dados. Na caixa de diálogo "Importar painel" (ver Figura), também podem ser importados os casos de carga do modelo.
Painel de uma barra
O módulo PLATE-BUCKLING pode importar a geometria de uma barra como um painel de encurvadura assim como os seus esforços internos?
O Eng. Baumgärtel presta apoio técnico a clientes da Dlubal Software.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
No módulo Dimensionamento de betão oferece a opção de realizar um dimensionamento sísmico de acordo com a norma AISC 341-16 para barras de aço.
Para este efeito, estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).
