Como é que as superfícies com uma estrutura de camadas são definidas corretamente no RFEM? Encontrei apenas a composição de camadas introduzida no módulo adicional RF-GLASS.

Q: Como é que as superfícies com uma estrutura de camadas são definidas corretamente no RFEM? Encontrei apenas a composição de camadas introduzida no módulo adicional RF-GLASS.

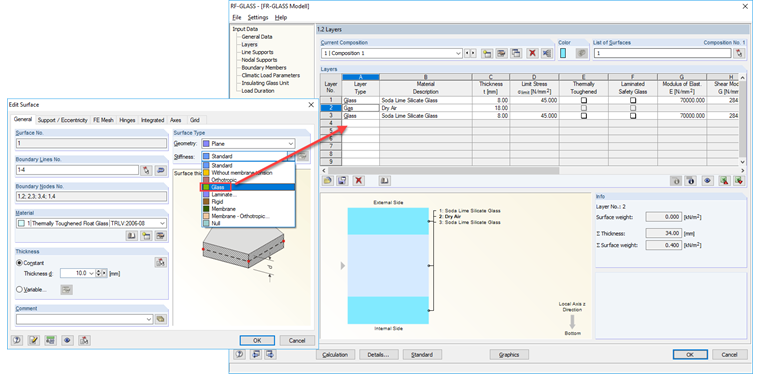

No caso do dimensionamento de vidro com o módulo adicional RF-GLASS, a composição das camadas é definida no módulo adicional (janela 1.2). A estrutura de camadas na caixa de diálogo do RFEM 5 é irrelevante, porque o módulo adicional cria um modelo de cálculo temporário durante o cálculo. Apenas é importante definir a Superfície de vidro com rigidez (ver Figura).O mesmo se aplica ao apoio da roldana. Também está definido completamente no RF-GLASS.No nosso site, pode encontrar um seminário web interessante sobre o &quot;Dimensionamento de estruturas de vidro no RFEM&quot;.

Question

Como &#233; que as superf&#237;cies com uma estrutura de camadas s&#227;o definidas corretamente no RFEM? Encontrei apenas a composi&#231;&#227;o de camadas introduzida no m&#243;dulo adicional RF-GLASS.

Accepted Answer

No caso do dimensionamento de vidro com o m&#243;dulo adicional RF-GLASS, a composi&#231;&#227;o das camadas &#233; definida no m&#243;dulo adicional (janela 1.2). A estrutura de camadas na caixa de di&#225;logo do RFEM 5 &#233; irrelevante, porque o m&#243;dulo adicional cria um modelo de c&#225;lculo tempor&#225;rio durante o c&#225;lculo. Apenas &#233; importante definir a Superf&#237;cie de vidro com rigidez (ver Figura).O mesmo se aplica ao apoio da roldana. Tamb&#233;m est&#225; definido completamente no RF-GLASS.No nosso site, pode encontrar um semin&#225;rio web interessante sobre o &quot;Dimensionamento de estruturas de vidro no RFEM&quot;.
