Capas de superficies de vidrio

¿Cómo se definen correctamente las superficies con una estructura de capas en RFEM? Solo he encontrado la estructura de capas introducida en el módulo adicional RF-GLASS.


Respuesta:

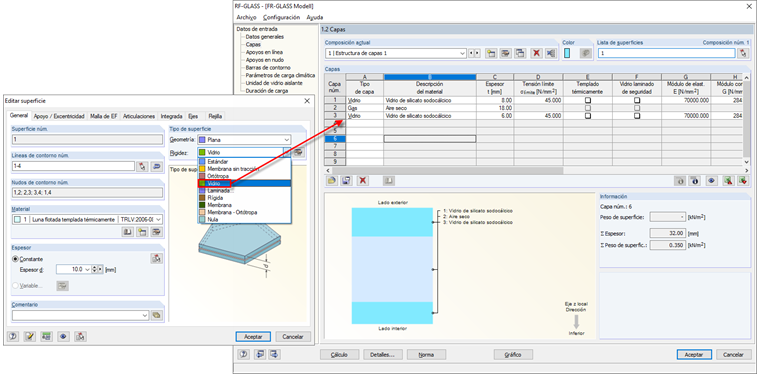

En el caso del diseño de vidrio utilizando el módulo adicional RF-GLASS, la composición de las capas se define en el módulo adicional (ventana 1.2). La estructura de capas en el cuadro de diálogo de RFEM 5 es irrelevante, porque el módulo adicional crea un modelo de cálculo temporal durante el cálculo. Solo es importante definir la Rigidez de la superficie de vidrio (ver imagen).

Se aplica lo mismo al apoyo de la polea. También está completamente definido en RF-GLASS.

En nuestra página web, puede encontrar un seminario web interesante sobre "Diseño de estructuras de vidrio en RFEM".


Autor

El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.
