Couches de surfaces en verre

Comment les surfaces avec une structure de couche sont-elles définies dans RFEM ? Je n'ai trouvé la composition des couches que dans le module additionnel RF-GLASS.


Réponse:

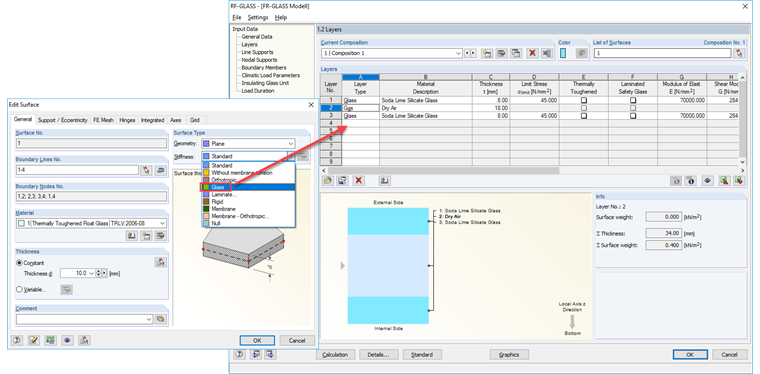

Dans le cas de la vérification du verre à l'aide du module additionnel RF-GLASS, la composition des couches est définie dans le module additionnel (fenêtre 1.2). La composition de couches dans la boîte de dialogue de RFEM 5 n'est pas pertinente, car le module additionnel crée un modèle de calcul temporaire pendant cette opération. Il est important de définir la rigidité de la surface en verre (voir la figure ci-contre).

Il en va de même pour les appuis de surface, Elle est également définie intégralement dans RF-GLASS.

Un webinaire gratuit consacré au calcul de structures en verre dans RFEM est disponible sur notre site Web.
