Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

Os sistemas de canalização estão expostos a vários tipos de cargas. A pressão interna é uma das cargas mais determinantes. Este artigo descreve as tensões e as deformações resultantes de um carregamento de pressão interna puro nas paredes dos tubos e nos próprios tubos.

Após a modelação das condutas no RFEM e no RF‑PIPING, assim como a definição das cargas e das combinações de cargas e de resultados, pode agora ser realizado o dimensionamento de tensões das condutas no módulo adicional RF‑PIPING Design.

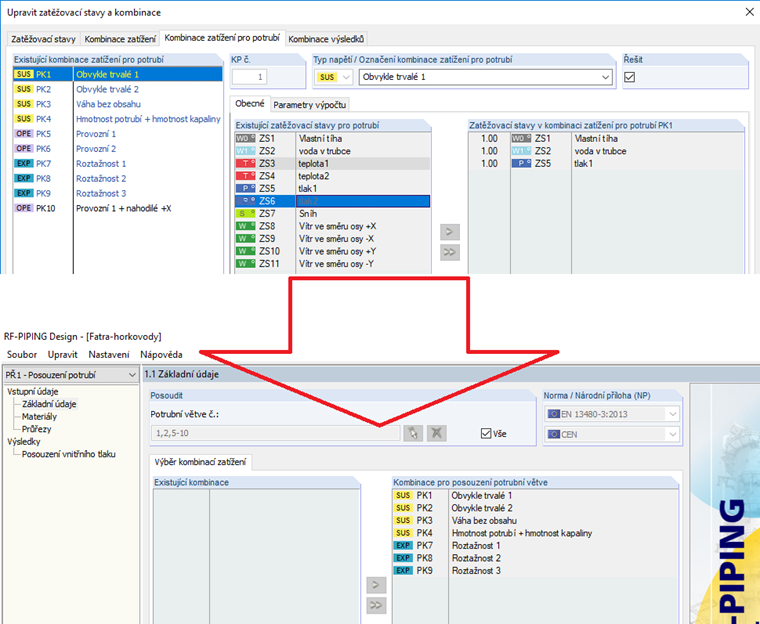

Para isso, é possível selecionar as condutas para o dimensionamento, assim como as respetivas cargas, combinações de cargas e de resultados. Na biblioteca de materiais, estão disponíveis vários materiais das normas EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012.

Após o cálculo, os resultados são representados de forma clara e bem organizada em várias janelas, ordenados, por exemplo, por tipos de secções, condutas ou barras. É também possível representar a relação de cálculo graficamente no modelo do RFEM. Isto permite a rápida deteção de zonas críticas ou zonas sobredimensionadas.

Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.

• Dimensionamento segundo a EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012
• Verificação da espessura da parede mínima necessária de condutas, com consideração de tolerâncias de fabricação, corrosão e fator de soldadura
• Análise de tensões devido a cargas sustentadas, cargas sustentadas e ocasionais, assim como derivadas de dilatação térmica
• Documentação dos resultados em tabelas e gráficos no relatório de impressão do RFEM

• Entrada gráfica de condutas e componentes de tubos
• Visualização ilustrativa das condutas e dos componentes na janela gráfica do RFEM
• Bibliotecas extensas de secções e materiais de condutas
• Bibliotecas para flanges, peças de redução, peças em T e juntas de dilatação
• Consideração da estrutura das condutas (isolamento, forra, chapa de lata)
• Cálculo automático de fatores de intensificação da tensão e fatores de flexibilidade
• Categoria específica da ação das condutas para os casos de carga
• Combinações automáticas opcionais dos casos de carga
• Consideração de propriedades de material (módulo de elasticidade, coeficiente de expansão térmica) tanto durante a temperatura de operação (configuração por defeito) como durante a temperatura de referência (montagem) do material
• Consideração de deformação e levantamento devido à pressão (efeito de Bourdon)
• Interação entre estrutura de apoio e condutas
