Dotaz

Zvláště v technologických stavbách, ale i při detailní analýze statických konstrukcí, může být nutné modelovat trubkový průřez jako plochu. Pro tyto účely má program RFEM možnost vytvořit pomocí linie automaticky trubkový průřez.

V programech RFEM 5 a RSTAB 8 lze přiřadit nelinearity kloubům na konci prutu. Kromě nelinearit „Pevný, je‑li...“ a „Částečná účinnost“ můžete také zvolit „Diagram“. Pokud zvolíte možnost „Diagram“, je třeba zadat odpovídající nastavení pro působení kloubu na konci prutu. Pro jednotlivé definiční body je nezbytné určit souřadnice hodnot (deformace nebo pootočení a na nich závislé vnitřní síly), které definují kloub.

Potrubní systémy jsou vystaveny různému zatížení. K rozhodujícím patří vnitřní tlak. Tento článek se zabývá napětím a deformacemi, které vyplývají z prostého zatížení vnitřním tlakem na stěnu trubky, respektive na trubku.

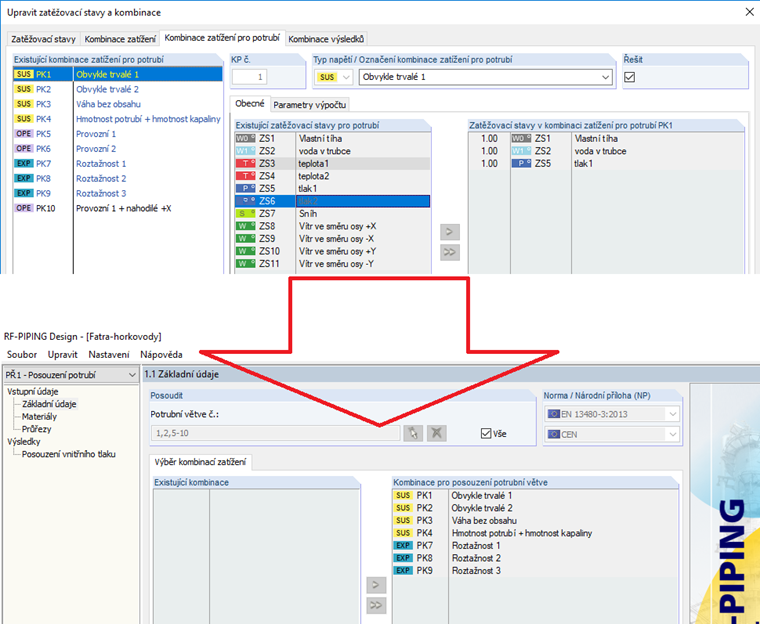

Po vytvoření modelu potrubních větví v programu RFEM pomocí modulu RF-PIPING a po zadání zatížení a jejich kombinací lze provést analýzu napětí v potrubí v přídavném modulu RF-PIPING Design.

Pro posouzení potrubních systémů lze vybrat všechny nebo pouze některé potrubní větve a příslušná zatížení, kombinace zatížení nebo výsledků. Databáze materiálů nabízí četné materiály, které vyhovují normám EN 13480-3, ASME B31.1-2012 a ASME B31.3-2012.

Po výpočtu se výsledky zobrazí v přehledně uspořádaných tabulkách, řazeny například po průřezech, potrubních větvích nebo po prutech. V programu RFEM lze také graficky znázornit využití a to na celém modelu. Lze tak rychle rozpoznat kritické nebo předimenzované oblasti.

Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace. Navíc je k dispozici možnost podrobného nastavení obsahu protokolu a rozsahu výstupních dat pro jednotlivá posouzení.

• Posouzení podle EN 13480-3, ASME B31.1-2012 a ASME B31.3-2012
• Kontrola minimální tloušťky stěn potrubí se zohledněním výrobních odchylek, koroze a součinitele svarového spoje
• Analýza napětí od trvalých zatížení, trvalých a občasných zatížení i analýza rozkmitu napětí od dilatace
• Dokumentace výsledků s tabulkami a obrázky v tiskovém protokolu programu RFEM

• Grafické zadání potrubí a potrubních prvků
• Názorné zobrazení potrubních větví a prvků v grafickém okně programu RFEM
• Rozsáhlá databáze průřezů a materiálů potrubí
• Rozsáhlé databáze pro pásnice, redukce, T-kusy a kompenzátory
• Zohlednění potrubní konstrukce (izolace, vyložení, plech)
• Automatický výpočet součinitelů intenzity napětí a součinitelů poddajnosti
• Specifické kategorie účinků na potrubí pro zatěžovací stavy
• Volitelná automatická kombinatorika zatěžovacích stavů
• Zohlednění vlastností materiálu (modul pružnosti, součinitel teplotní roztažnosti) buď při provozní teplotě (výchozí nastavení) nebo při referenční (montážní) teplotě materiálu
• Zohlednění přetvoření a vztlaku (Bourdonův jev)
• Interakce mezi nosnou konstrukcí a potrubním systémem
