O cálculo não linear adota a geometria real da malha das componentes de superfícies planas, fletidas, simplesmente curvadas ou duplamente curvadas do padrão de corte selecionado e aplaina esses componentes de superfície através da minimização da energia de distorção, assumindo o comportamento de material definido.
De uma forma simplificada, este método tenta comprimir a geometria da malha numa prensa, considerando um contacto sem atrito e procurando um estado, no qual as tensões devido ao aplainamento do componente no plano estão em equilíbrio. Desta maneira, é alcançada a energia mínima e a precisão otimizada do padrão de corte. A compensação para a trama e a urdidura, assim como a compensação para as linhas de contorno são consideradas. Depois, as tolerâncias definidas nas linhas de contorno são aplicadas à geometria da superfície plana resultante.
Funções:
O RF-CUTTING-PATTERN é ativado no separador Opções nos Dados gerais de qualquer estrutura do RFEM. Após a ativação do módulo adicional, um novo objeto com o nome "Padrões de corte" é integrado nos dados do modelo. Se a distribuição da superfície da membrana for demasiado grande para o corte na posição de base, então a superfície pode ser dividida por linhas de corte (tipos de linha "Corte através de duas linhas" ou "Corte através de secção") nas correspondentes faixas parciais.

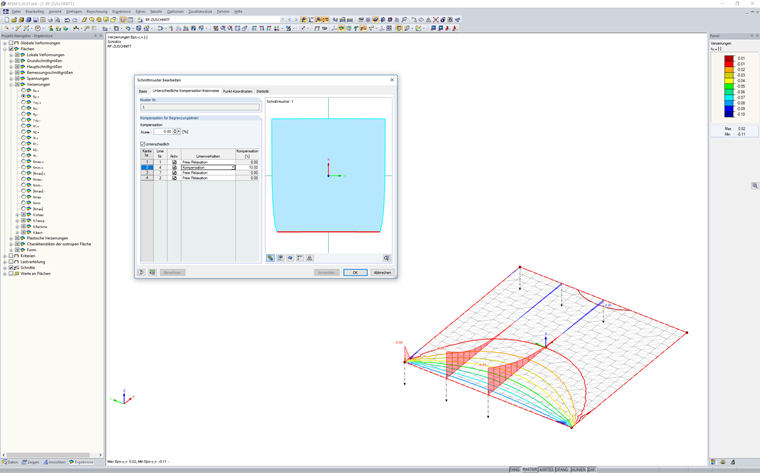

De seguida, são definidas as entradas individuais para cada padrão de corte através da utilização do objeto "Padrão de corte". Aí podem ser definidas as linhas de contorno, as compensações e as tolerâncias.
Passos da sequência de trabalho:
Após o cálculo, aparece o separador "Coordenadas de pontos" na caixa de diálogo dos padrões de corte. Neste separador, o resultado é representado na forma de uma tabela de coordenadas e como superfície na janela gráfica. A tabela de coordenadas apresenta para cada nó da malha as novas coordenadas aplainadas em relação ao centro de massa do padrão de corte. Ao mesmo tempo, é representado numa janela gráfica o padrão de corte com o sistema de coordenadas no centro de corte. Ao selecionar uma célula da tabela, o respetivo nó aparece no gráfico com uma seta. Além disso, por baixo da tabela de nós existe a possibilidade de ver a área do padrão de corte.
Além disso, são representados no caso de carga do RF-CUTTING-PATTERN os resultados padrão como, por exemplo, tensões e deformações.
