Le calcul non-linéaire itératif adopte la géométrie réelle du maillage (plat, simple courbure, double courbure) de la surface sélectionnée et met à plat le patron selon la méthode de l'énergie potentielle minimale tout en considérant les propriétés du matériau isotrope.
L'objectif de cette méthode est de compresser la géométrie du maillage dans une presse en supposant un contact sans frottement afin de trouver un état où les contraintes dues à la mise à plat du composant dans le plan sont à l'équilibre. On obtient ainsi le patron de coupe facilement mais avec une précision optimale. La compensation de la chaîne, de la trame et des lignes de contour sont considérées. Les tolérances définies sur les lignes de contour sont ensuite appliquées à la géométrie de surface plane résultante.
Fonctionnalités :
RF-CUTTING-PATTERN est activé dans l'onglet Options des Données de base du modèle RFEM et « Patron de coupe » apparaît dans les données du modèle. Si la surface de la membrane/toile est trop grande à la position d'origine, elle peut être divisée par des lignes de coupe.

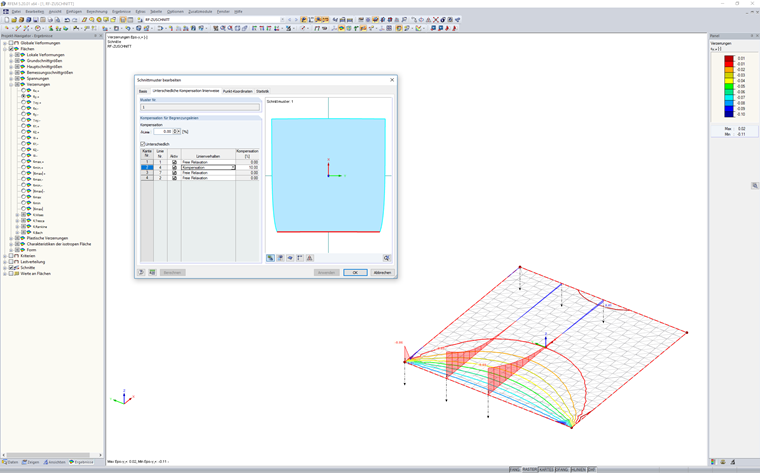

Les lignes de contour, les compensations et les tolérances sont ensuite définies pour chaque patron.
Étapes :
Après le calcul, l'onglet « Coordonnées du point » s'affiche dans le patron de coupe. Les résultats sont donnés sous forme de tableau de coordonnées et de surface dans la fenêtre graphique. Ce tableau contient les coordonnées mises à plat de chaque nœud du maillage en fonction du centre de gravité du patron de coupe. Le patron de coupe est affiché dans une fenêtre graphique avec le système de coordonnées du centre de gravité. La ligne des nœuds sélectionnée de tableau est indiquée par une flèche dans la fenêtre graphique. L'aire du patron de coupe est en outre affichée sous le tableau des nœuds.
Les résultats habituels (contraintes, déformations, etc.) sont de plus affichés dans le cas de charge RF-CUTTING-PATTERN dans RFEM.
