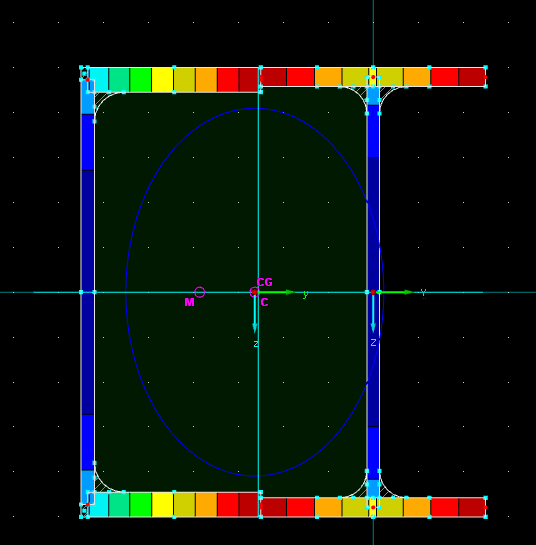

Com os programas SHAPE-THIN (secções de parede fina) e SHAPE-MASSIVE (secções de parede espessa), é possível modelar qualquer secção. que são introduzidos graficamente, em tabelas ou através da importação de um ficheiro DXF.
Secção especial
Gostaria de utilizar uma secção que não está disponível na biblioteca de secções do RFEM 5 ou do RSTAB 8. Existe a possibilidade de definir a secção?
O Eng. Baumgärtel presta apoio técnico a clientes da Dlubal Software.
