Fundamentação para soldaduras pequenas na chapa do capitel

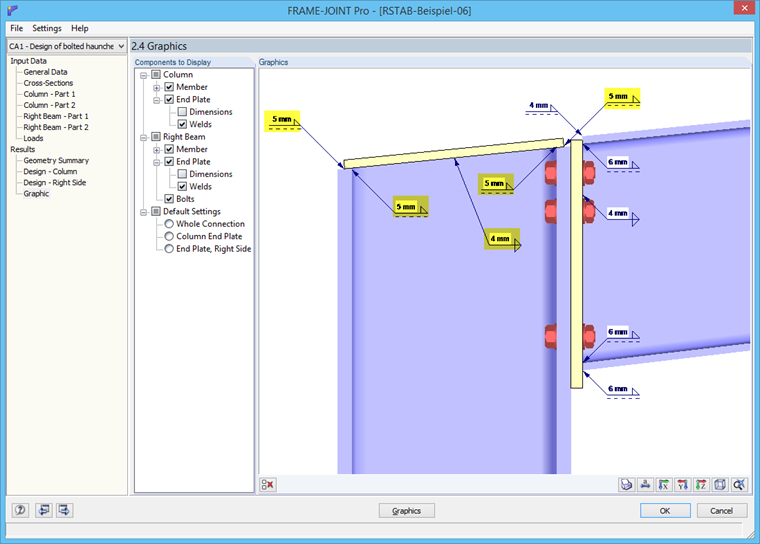

As soldaduras da chapa de capitel são muito pequenas. Qual é a razão para isso?


Resposta:

A partir da fórmula da EC 3-1-8, torna-se evidente que as forças de tração limite da chapa de extremidade da viga são introduzidas no banzo do pilar e, portanto, diretamente na alma do pilar.

Por isso, a placa de extremidade superior não está totalmente tensionada por estas forças.

Por razões puramente estruturais, a chapa do capitel está disponível para o reforço e o limite do painel de encurvadura e serve para a transmissão da força proporcional que flui para o reforço no caso de um reforço diagonal necessário.


Autor

O Eng. Fröhlich presta apoio técnico aos clientes e é responsável pelo desenvolvimento de produtos para estruturas de aço.

Referências
  1. EN 1993‑1‑8 Projeto de estruturas em aço – Parte 1-8: Dimensionamento de ligações. (2010). Berlim: Beuth Verlag GmbH


;
