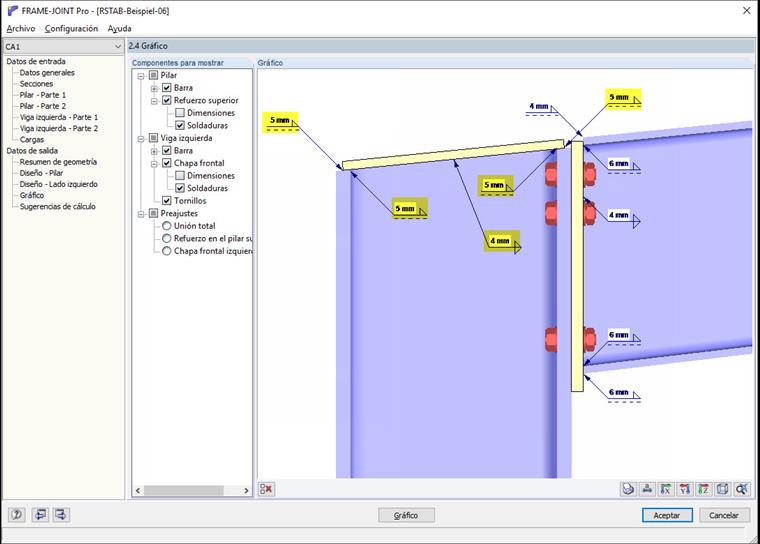

Las soldaduras de la placa superior del pilar son muy pequeñas. ¿Cómo se puede justificar esto?

Respuesta

Del aparato de fórmula de EC 3-1-8, está claro que los esfuerzos de tracción límite de la placa extrema de la sección se introducen en el ala del pilar y, por lo tanto, directamente en la banda del pilar.
Por lo tanto, estos esfuerzos no fuerzan la placa final superior.
Por razones puramente estructurales, la placa superior del pilar está disponible para la rigidez y el contorno del panel y sirve para la transmisión del esfuerzo proporcional que fluye al rigidizador en el caso de un rigidizador diagonal requerido.

Palabras clave

Soldadura Placa frontal de columna Placa final de la columna Ala del pilar Alma del pilar

Referencia

[1]   Eurocódigo 3: Proyecto de estructuras de acero - Parte 1-8: Uniones; EN 1993-1-8:2005 + AC:2009
