Pergunta

É possível criar um ficheiro de vídeo no RWIND Simulation?

Resposta:

Sim, é possível criar um ficheiro de vídeo no RWIND Simulation. Organize o gráfico no ecrã e selecione o menu "Ferramentas → Criar ficheiro de vídeo".

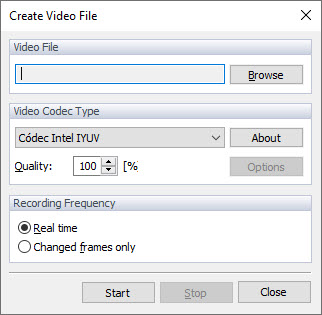

Na caixa de diálogo "Criar ficheiro de vídeo" (Figura 1), pode definir o nome do ficheiro de vídeo numa caixa de diálogo separada utilizando o botão [Procurar]. É possível selecionar diferentes tipos de ficheiros de vídeo. Além disso, a qualidade e a frequência de gravação também podem ser ajustadas.

Clique no botão [Iniciar] para iniciar a gravação e no botão [Parar] para a interromper.
